28
Широкоэкранный дисплей серии Е Руководство пользователя

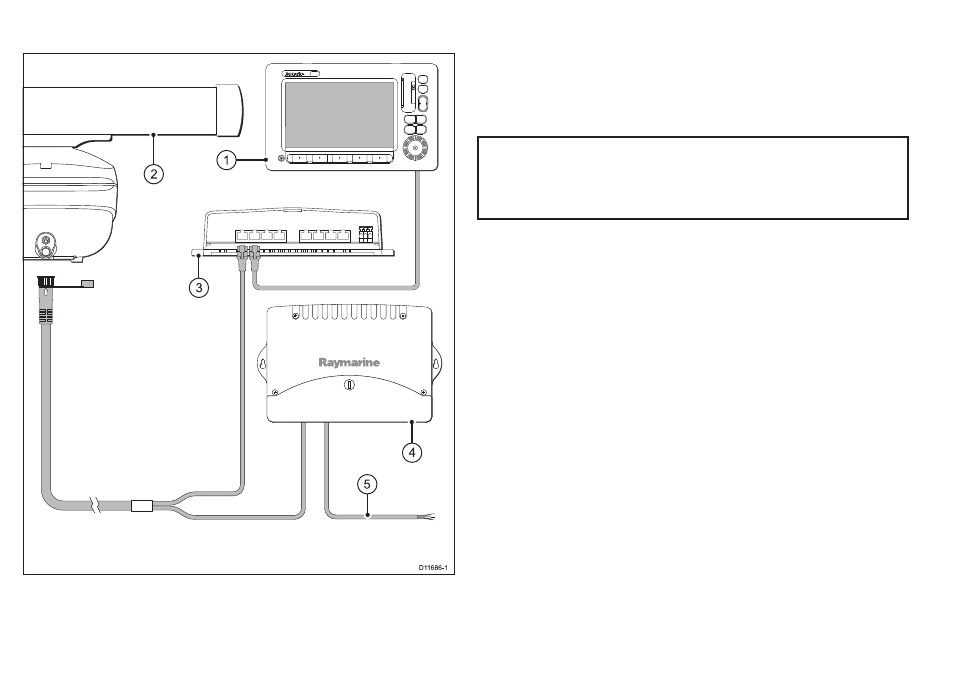

Подключение РЛС с использованием коммутатора SeaTalk
hs
1. Дисплей
2. Антенна цифровой РЛС
3. Коммутатор SeaTalk
hs
4. Преобразователь мощности VCM100 (Требуется только в
случае антенн открытого типа)
5. Соединение с источником питания
Подключение РЛС непосредственно к дисплею
Примечание: Разъем на свободном конце
радиолокационного кабеля не имеет блокирующего /
влагозащищенного устройства. Поэтому использование
переходного соединителя важно для создания влагостойкого
соединения.
