Кабели и кабельные соединения
«Эксклюзивный дистрибьютор компании Raymarine в России ООО “Микстмарин” тел. (495) 788-05-08»
3.6 Подключение оборудования SeaTalk
Подключения к оборудованию SeaTalk выполняются с
использованием поставляемого многожильного кабеля.
Кабель SeaTalk
Для кабелей и удлинителей SeaTalk используйте кабельные
принадлежности SeaTalk производства Raymarine.
Примечание: Дисплей не обеспечивает электропитание
оборудования SeaTalk.

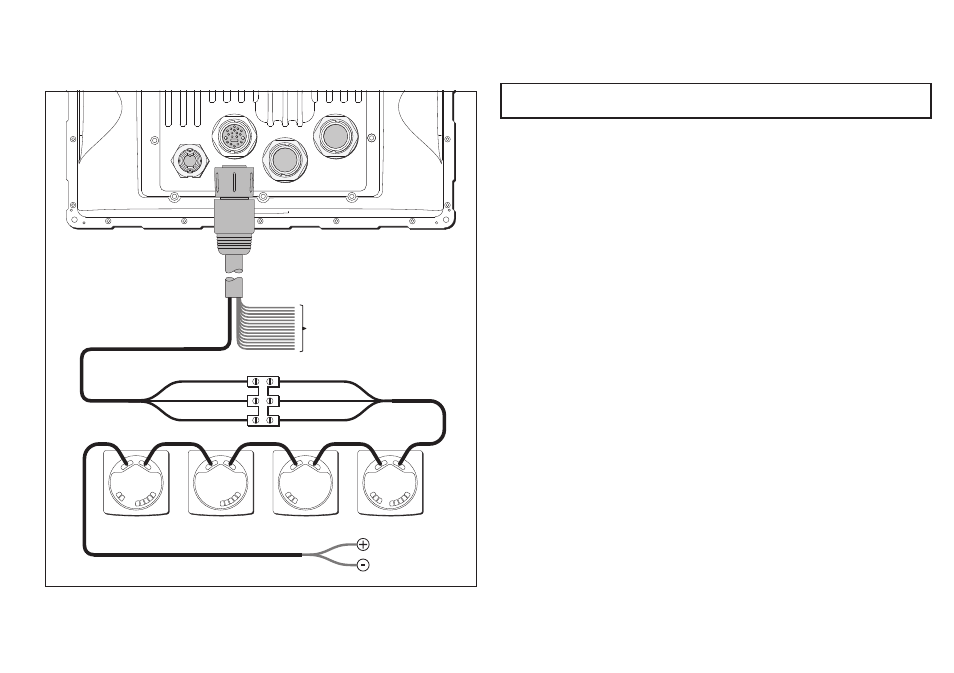

D11215-2
Широкоэкранный дисплей
19-контактный многожильный кабель
Кабели питания,
данных и видеосигнала
Бело-красный
Бело-черный
Бело-желтый
Красный
Черный
Желтый
Устройства SeaTalk
Красный
Черный
Источник питания
12В пост. тока с
предохранителем 5А
