36
Широкоэкранный дисплей серии Е Руководство пользователя
3.7 Подключение сигнализации
Зуммер тревожно-предупредительной сигнализации можно
подключить с использованием кабеля питания/передачи
данных, поставляемого с дисплеем.

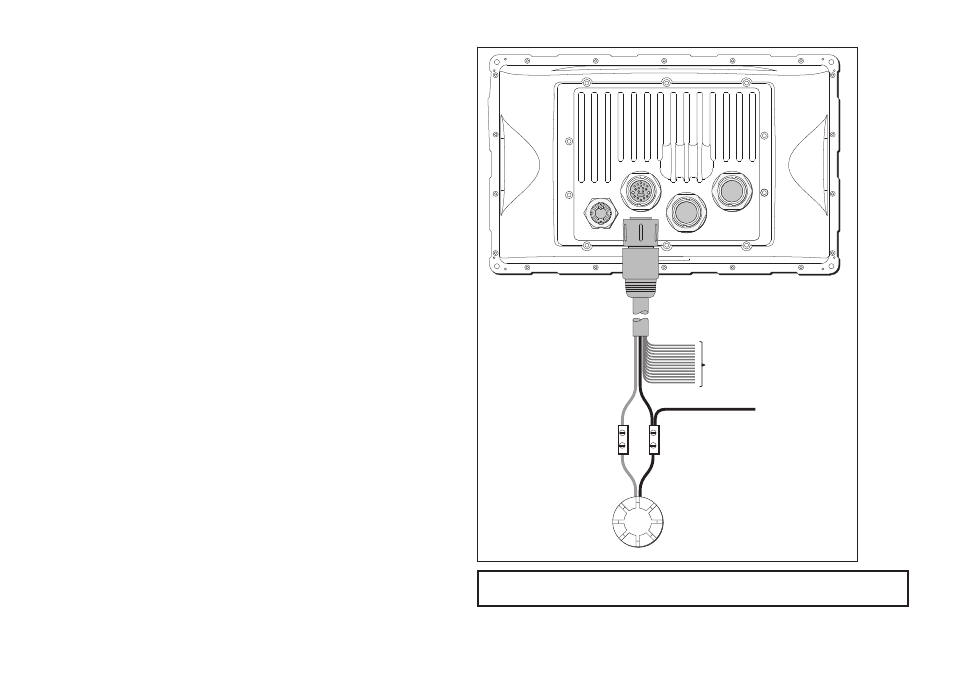

Типовое подключение сигнализации
Примечание: Выход сигнализации рассчитан на
максимальную нагрузку по току 100 мА.
D11216-2
Широкоэкранный дисплей
19-контактный многожильный кабель
Кабели питания,
данных и видеосигнала
Серый
Черный
Черный
Черный
Красный
Отрицательный кабель
питания
(от выключателя батареи)
Сигнализация
