30
Широкоэкранный дисплей серии Е Руководство пользователя

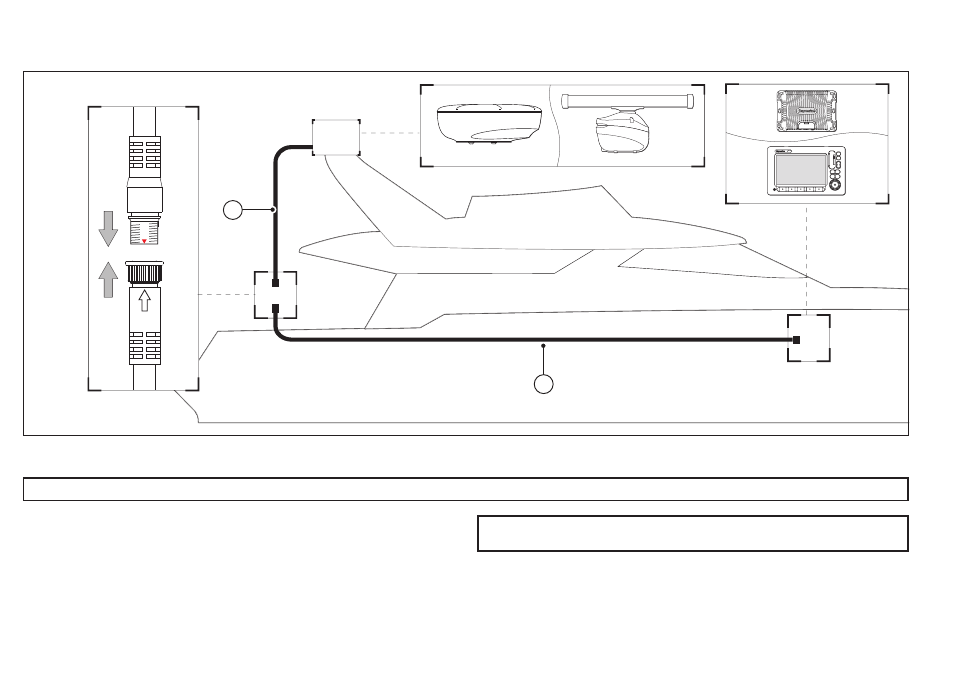

Удлинение кабеля цифровой РЛС
При необходимости можно использовать кабель- удлинитель для цифровой РЛС Raymarine.
1. Кабель-удлинитель
2. Кабель цифровой РЛС
Примечание: Кабель-удлинитель соединяется с радиолокационной антенной.
Кабели цифровой РЛС
Для подключения к антенне цифровой РЛС потребуется
не менее 2 кабелей. Один кабель соединяет антенну с
коммутатором SeaTalk
hs
(или переходным соединителем).
Второй кабель подключается к дисплею.
Примечание: Максимальная длина кабелей с учетом всех
удлинителей – 25 м (82 фута).
D11687-1
D11687-3
1
2
