38
Широкоэкранный дисплей серии Е Руководство пользователя

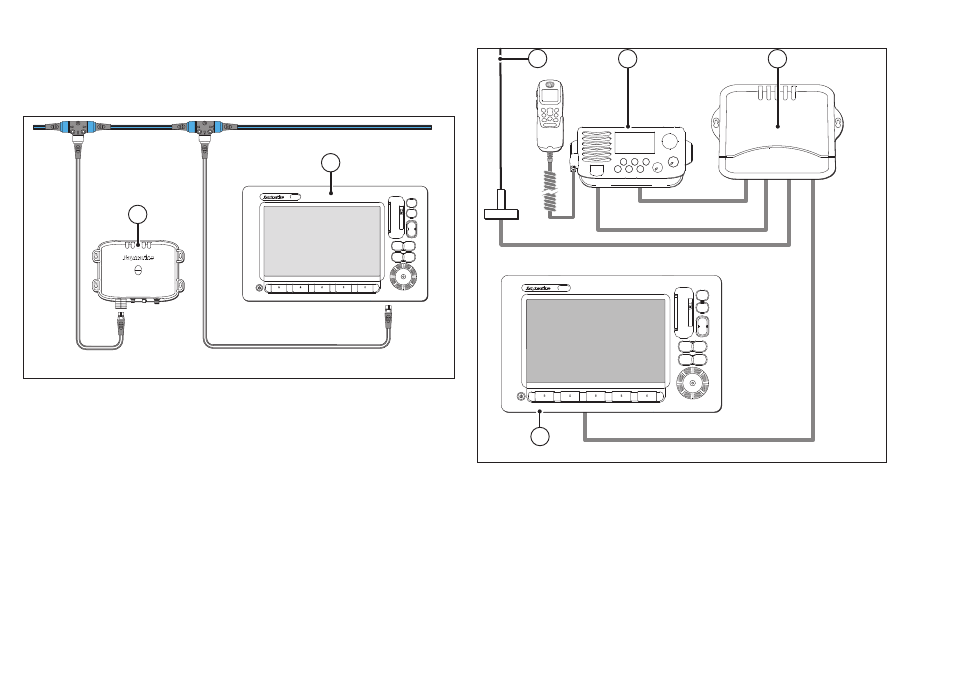

3.9 Подключение оборудования АИС
Совместимое оборудование АИС может быть подключено с
использованием SeaTalk
ng
или NMEA 0183.
Соединение с использованием SeaTalk
ng
1. Широкоэкранный дисплей
2. Приемопередатчик AIS500
Соединение с использованием NMEA 0183
1. УКВ-антенна
2. УКВ-радиоустанвока
3. Устройство АИС
4. Дисплей
D11678-1
SeaTalkng
AIS
500
1
2
D11221-2
УКВ
NMEA0183 (38400)
NMEA 0183 (4800)
1
2
3
4
