Страница 34
34
Широкоэкранный дисплей серии Е Руководство пользователя
3.5 Подключение оборудования NMEA 0183
Подключения к устройствам NMEA 0183 выполняются с
использованием поставляемого кабеля питания и передачи данных.
На дисплее предусмотрено 3 порта NMEA:
•
Порт 1: Вход и выход, скорость передачи данных 4800 / 9600
бод.
•
Порт 2: Вход и выход, скорость передачи данных до 38400
бод.
•
Порт 3: Только вход, скорость передачи данных 4800 бод.

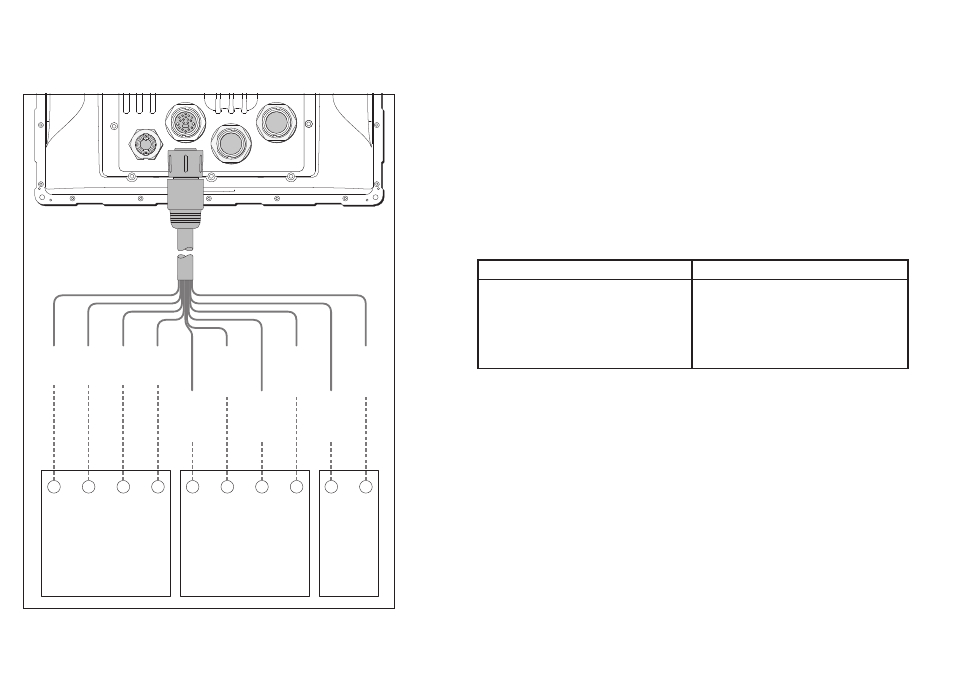

Кабель NMEA 0183
В поставляемом кабеле питания и передачи данных можно
удлинить провода NMEA 0183.
Удлинение кабеля передачи данных
При любом удлинении проводов передачи данных NMEA 0183
действуют следующие ограничения.
Общая длина (макс.)
Кабель
до 5 м
Кабель для передачи данных
высокого качества:
• 2 х витые пары с общим экраном.
• Емкость между жилами 50-75
пФ/м
+ve
-ve
+ve
+ve
-ve
+ve
-ve
-ve
+ve
-ve
+ve
+ve
-ve
+ve
-ve
-ve
+ve
-ve
+ve
-ve
D11200-2
Широкоэкранный дисплей
Белый
Вход Вход
Зеленый Желтый
Выход Выход
Коричневый
Вход
Оранжево-
белый
Вход
Оранжево-
зеленый
Выход
Оранжево-
желтый
Выход
Оранжево-
коричневый
Вход
Сине-
белый
Вход
Сине-
зеленый
Выход
Выход
Выход
Выход
Выход
Выход
Вход
Вход
Вход
Вход
Устройство NMEA
4800/9600 бод
Устройство NMEA
4800/9600/38400 бод
Устройство
NMEA
4800 бод
(передача
только на
дисплей)
