43 Кабели и кабельные соединения «Эксклюзивный дистрибьютор компании Raymarine в России ООО “Микстмарин” тел. (495) 788-05-08»

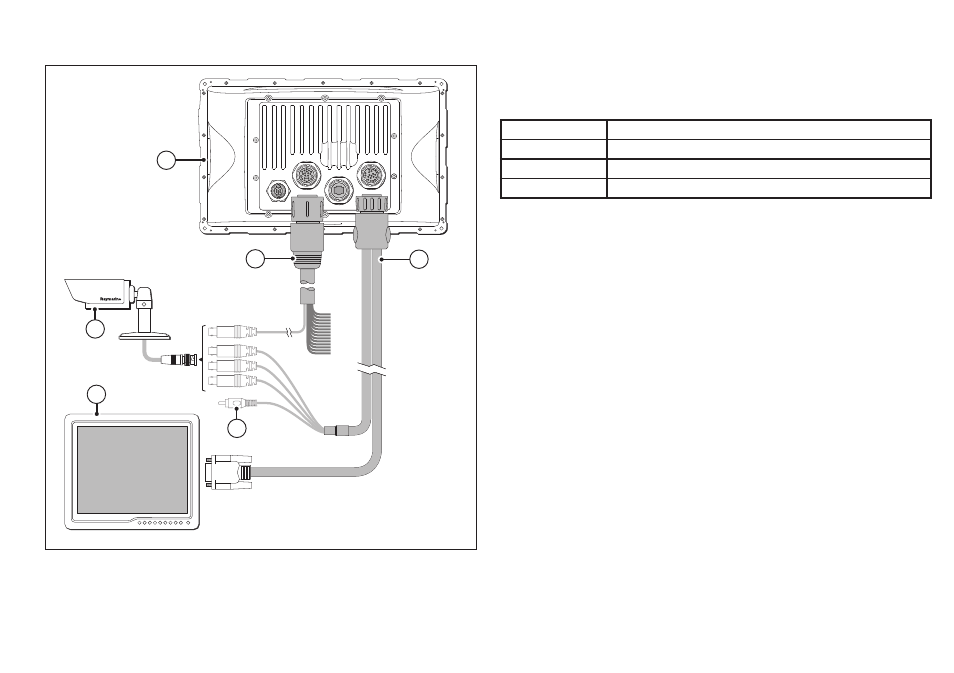

Подключение видеооборудования и звуковой
сигнализации
1. Дисплей
2. Кабель питания и передачи данных
3. Аудио / Видео кабель
4. Подключение видеоустройства (х4)
5. Соединение VGA к внешнему монитору
6. Аудио выход (уровень сигнала в линии к соответствующему
усилителю)
Цвета видеосоединений
1 Черный
2 Желтый
3 Зеленый
4 Синий
Кабели видеооборудования и звуковой
сигнализации
Ниже перечислены кабели, обеспечивающие соединения с
видеоустройствами, внешним монитором и звуковой тревожно-
предупредительной сигнализацией.
D11682-1
5
6
1
2
3
4
4
3 2
1
