Кабели и кабельные соединения
«Эксклюзивный дистрибьютор компании Raymarine в России ООО “Микстмарин” тел. (495) 788-05-08»
Кабельная сеть SeaTalk
ng
Кабели SeaTalk
ng
Соединение / кабель
Примечания
Магистральные кабели (различной
длины)
Основной кабель передачи
данных. Для подключения
устройств SeaTalk
ng
используются
ответвительные кабели.
T-коннекторы
Используются для создания
мест контакта, к которым затем
подключаются устройства.
Устройства согласования
Требуются с обоих концов
магистрального кабеля
Ответвительные кабели
Используются для подключения
устройств. Устройства могут быть
соединены последовательно или
напрямую к Т-коннекторам.
Электропитание SeaTalk
ng
Для шины SeaTalk
ng
требуется электропитание 12 В. Его можно
обеспечить от:
• Оборудования Raymarine с регулируемым питанием 12 В.
(например, курсового компьютера SmartPilot SPX)
• Другого подходящего источника питания 12 В
Примечание: SeaTalk
ng
НЕ подводит питание к
многофункциональным дисплеям и другому оборудованию с
выделенным входом электропитания.
3.12 Подключение оборудования NMEA 2000
Дисплей может принимать данные от устройств NMEA 2000
(например, данные от совместимых двигателей). Подключение
оборудования NMEA 2000 выполняется с использованием
SeaTalk
ng
и соответствующих переходных кабелей.
При этом пользователь может ЛИБО:
• Использовать магистральный кабель SeaTalk
ng
с
подключением каждого устройства NMEA 2000 через
ответвительный кабель, ЛИБО
• Подключить дисплей к ответвительному кабелю
существующего магистрального кабеля NMEA 2000.
Важно: Нельзя соединить вместе 2 магистральных кабеля.

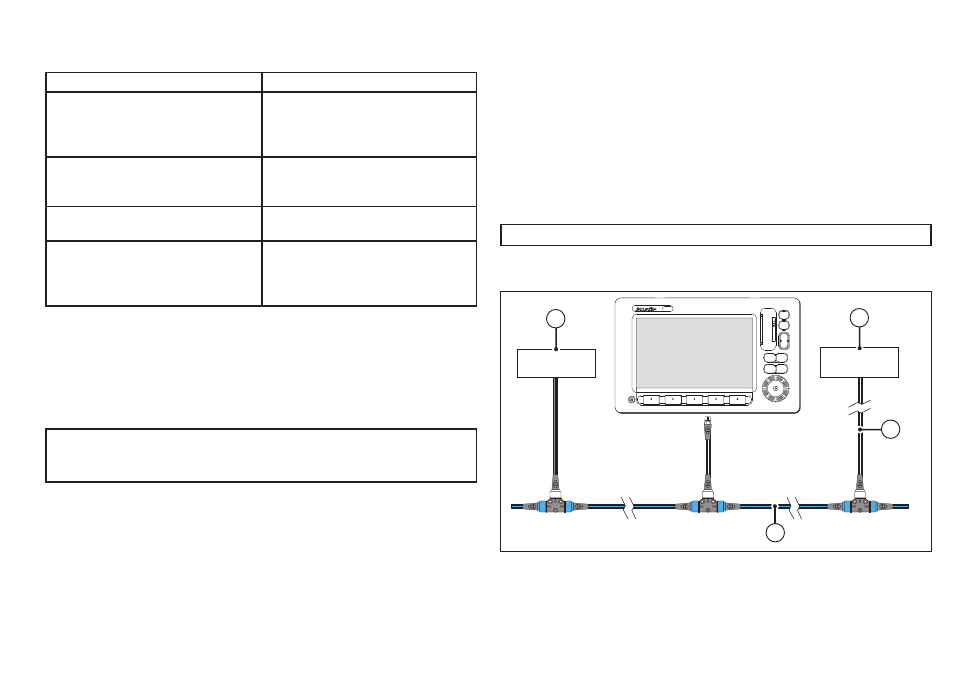

Подключение оборудования NMEA 2000 к магистральному
кабелю SeaTalk
ng
1. Источник питания 12 В в магистральном кабеле
2. Магистральный кабель SeaTalk
ng
D11711-1
SeaTalkng
2
12V
NMEA 2000
3
4
1
