83
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

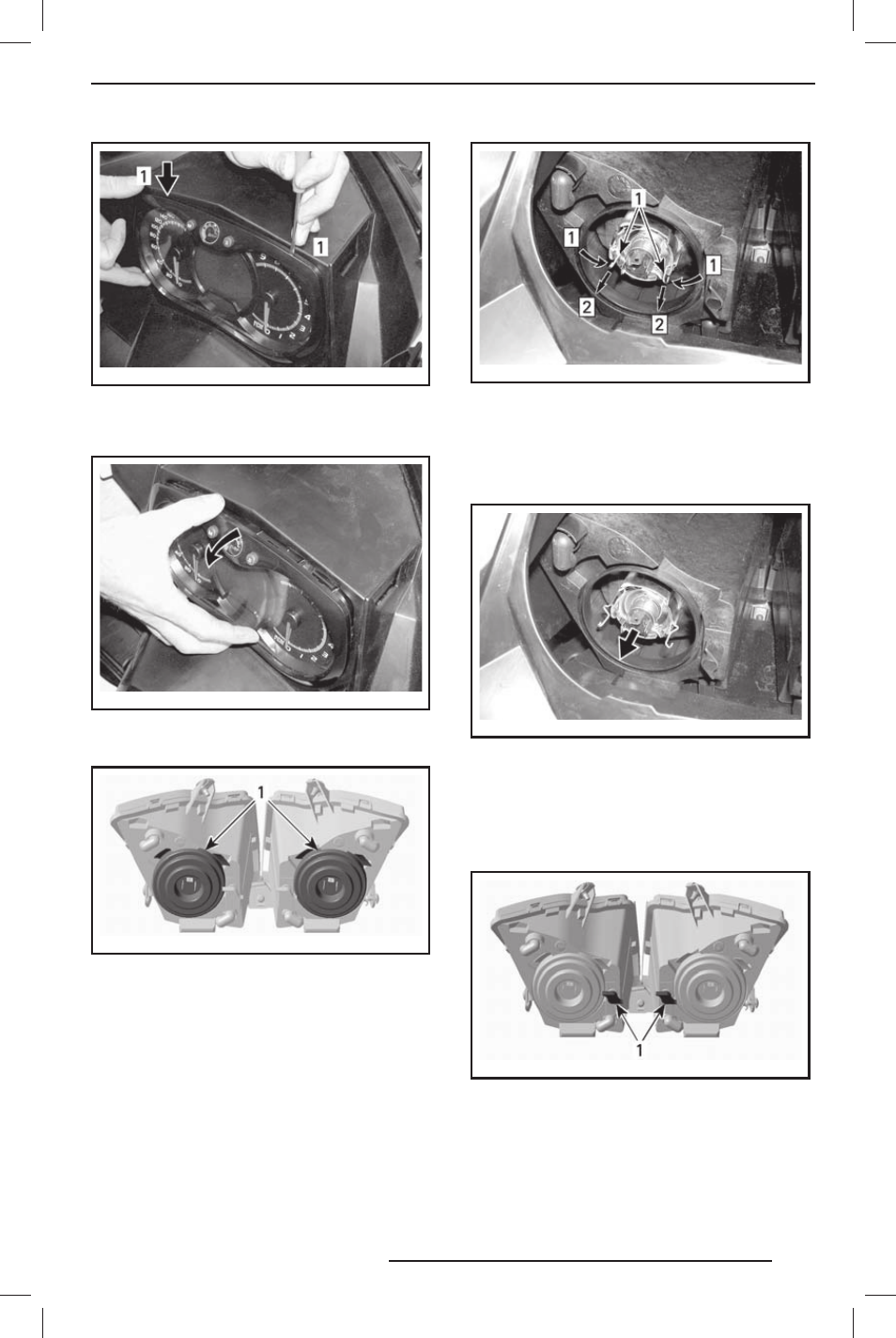

mmo2 007 -009 -061_a
1. Защёлки
2. Осторожно потяните многофункциональ-
ный центр и отведите его в сторону.
mmo2 007 -009 -062_a
3. Отсоедините разъём перегоревшей лам-
пы. Снимите резиновый чехол.
mmo2 007 -009 -022_a
1. Резиновый чехол
4. Одновременно сожмите и потяните оба
конца фиксатора, чтобы извлечь лампу.
mmo2 007 -009 -063_a
Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Защёлка
5. Извлеките и замените лампу. Установка
осуществляется в последовательности,
обратной снятию.
mmo2 007 -009 -064_a
ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ
Регулировка головной оптики
Снимите многофункциональный центр, как
описано в разделе «ЗАМЕНА ЛАМПЫ ГО-
ЛОВНОЙ ОПТИКИ». Для регулировки на-
правления пучка света вращайте рукоятку.
mmo2 007 -009 -023_a
ТИПОВОЙ ВАРИАНТ
1. Рукоятки
