80
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
тельность работы гусеницы в таком режиме
не должна превышать 5-ти секунд.

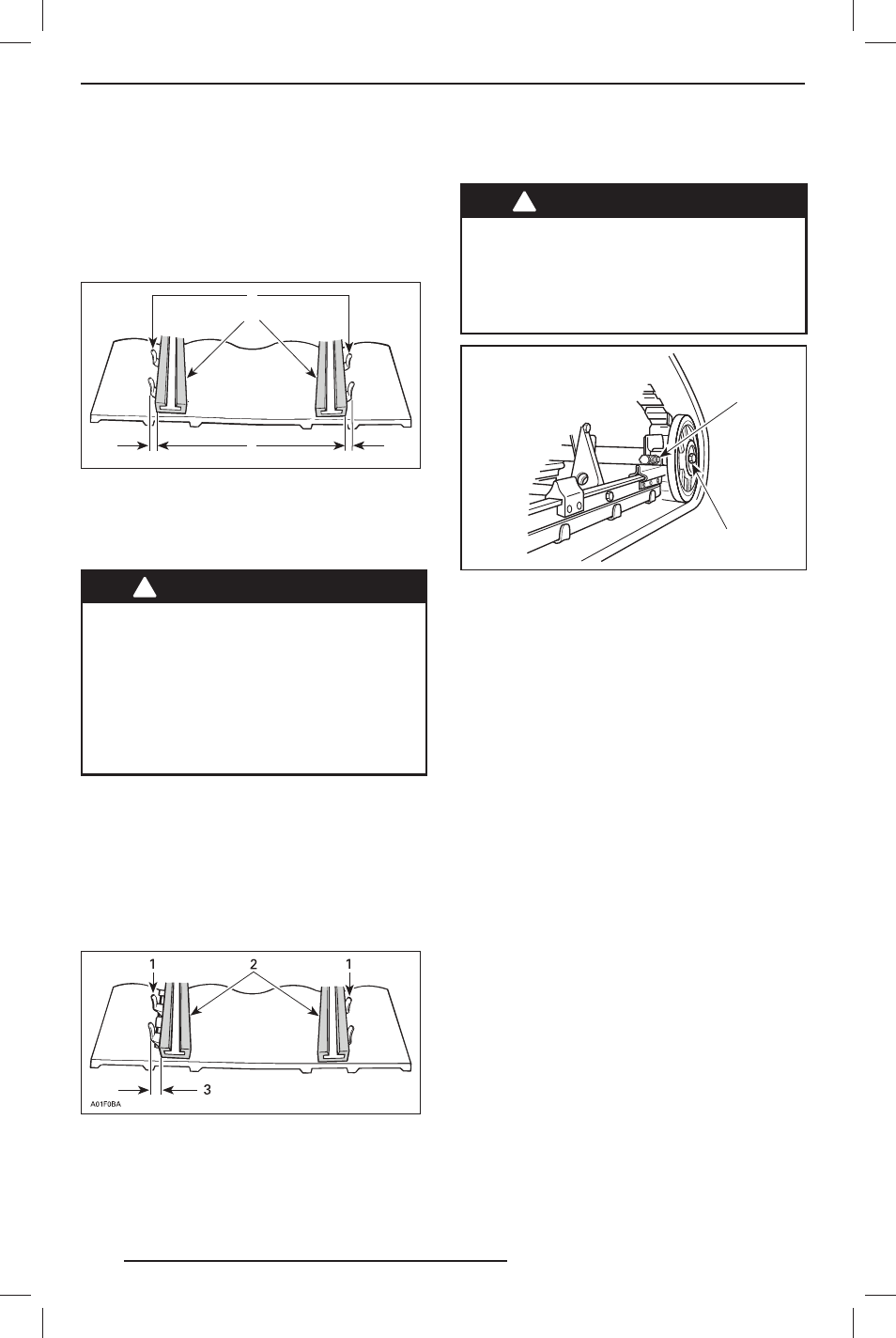

Проверьте симметричность положения гу-
сеничной ленты относительно накладок по-
лозьев: расстояние между полозьями и на-
правляющими гребнями гусеничной ленты
должно быть одинаковым с обеих сторон.
A01F05 A
1
2
3
1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон
Для регулировки центровки гусеницы вы-
полните следующее:
! ПРЕДОСТЕРЕЖЕНИЕ
Перед началом операций по ре-
гулировке и техническому обслу-
живанию снегохода снимите кол-
пачок шнура безопасности (если
не требуется иное) с контактного
устройства выключателя двига-
теля. Для выполнения рег ули-
ровки выберите безопасное ме-
сто вдали от снегоходных трасс.
1. Снимите колпачок шнура безопасности
с контактного устройства.
2. Ослабьте стопорные винты заднего на-
правляющего катка.
3. Подтяните регулировочный болт на той
стороне движителя, где расстояние между
направляющими гребнями и опорным по-
лозом наибольшее.
1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой
стороне
4. Затяните контргайки.
5. Затяните болты крепления направляющих
катков моментом (48 ± 6) Н•м.
! ПРЕДОСТЕРЕЖЕНИЕ
Убедитесь, что крепёжные болты
направляющих катков надёжно
затянуты, чтобы избежать само-
произвольного демонта жа на-
правляющего катка и последую-
щего заклинивания гусеницы.
1
2
A05F0E B
ТИПОВОЙ ВАРИАНТ
1. Контргайка
2. Болт крепления направляющего катка
6. Пустите двигатель и на малой скорости
движения гусеничной ленты проверьте
симметричность её положения относи-
тельно опорных полозьев.
7. Опустите снегоход на опорную поверхность.
8. Установите на место колпачки задних кат-
ков (если имеются).
Подвеска
Состояние задней подвески
Осмотрите все компоненты подвески, вклю-
чая накладки опорных полозьев, пружины,
катки и другие детали.
ПРИМЕЧАНИЕ: При движении машины
по снежному покрову снег играет роль смаз-
ки и охладителя поверхности скольжения.
Продолжительное движение снегохода
по обледеневшей поверхности или по зер-
нистому снегу приводит к перегреву и пре-
ждевременному износу накладок опорных
полозьев гусеницы.
Состояние ленточного
ограничителя
Проверьте ленточный ограничитель на нали-
чие трещин и признаков износа. Проверьте
затяжку резьбовых крепёжных деталей. Про-
верьте состояние отверстий в ленточном огра-
ничителе. При необходимости заменить. За-
тяните гайку крутящим моментом (9 ± 1) Н•м.
