39
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

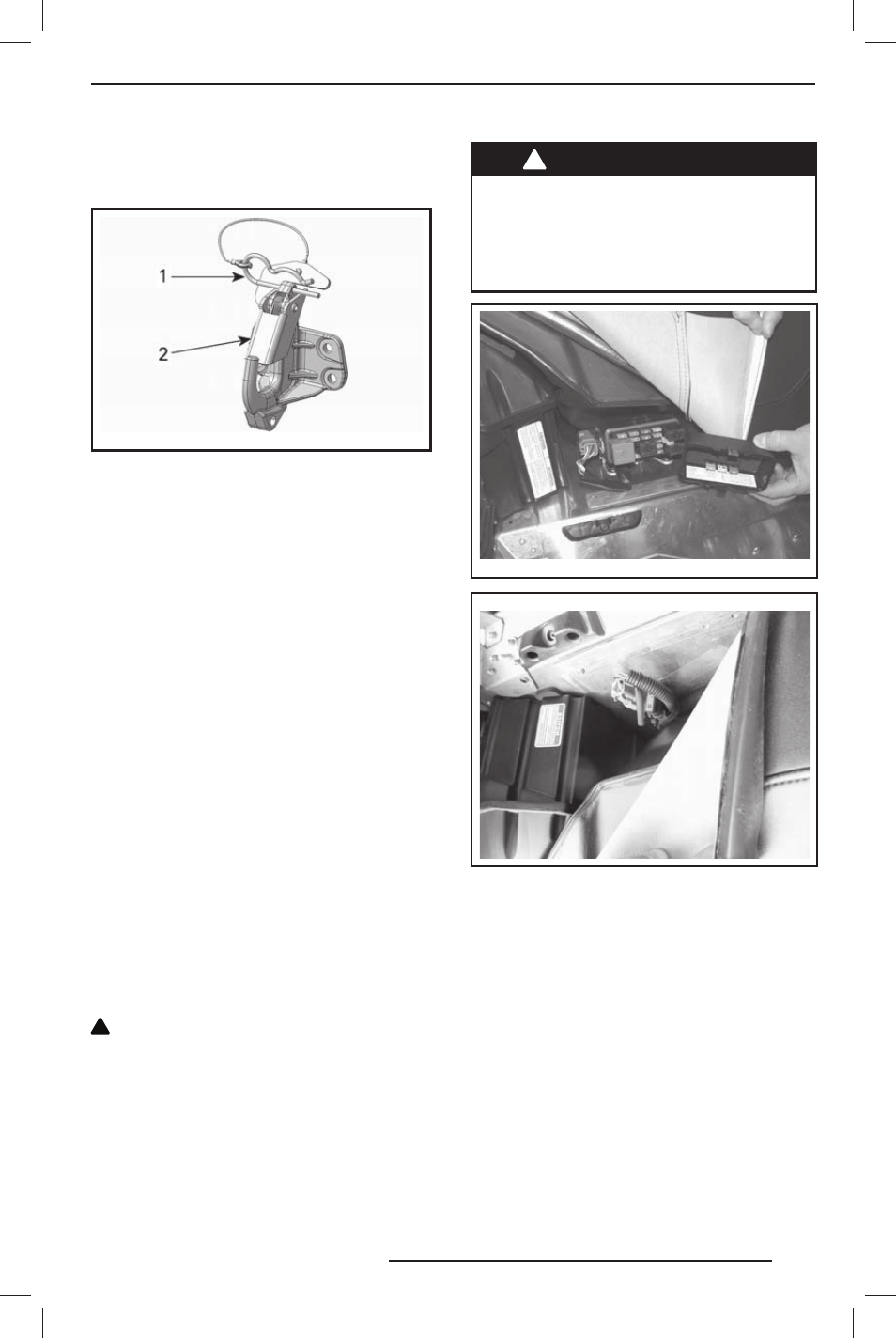

Сцепное устройство J-типа
(модели для Европейского рынка)
Присоединение к сцепному устройству
mmo2 011 -007 -012_a
1. Проволочный фиксатор
2. Предохранительная защёлка
1. Извлеките проволочный фиксатор.
2. Расположите проушину дышла буксируе-
мого оборудования над крюком сцепного
устройства.
3. Нажмите на дышло, отклонив предохра-
нительную защёлку.
4. Закрепите предохранительную защёлку,
установив проволочный фиксатор.
Отсоединение от сцепного устройства
1. Извлеките проволочный фиксатор.
2. Нажмите на предохранительную защёлку
вперёд, чтобы снять дышло с крюка.
3. Отсоедините буксируемое оборудование.
4. Установите проволочный фиксатор на место.
18) Предохранители
Электрическая система защищена предо-
хранителями, более подробная информа-
ция приведена в разделе «ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ».
Блок предохранителей расположен в левой
части снегохода под обивкой сиденья. Для до-
ступа к блоку предохранителей откройте ниж-
нюю боковую панель, затем отведите в сторо-
ну нижнюю левую часть обивки сиденья.
! О С Т О Р О Ж Н О З а п р е щ а е т с я
исполь зовать пр е дохранит е ль
с б о л е е в ы с о к и м н о м и н а л о м
во избежание повреждения элек-
трических компонентов и/или воз-
можного возгорания.
! ПРЕДОСТЕРЕЖЕНИЕ
В случае перегорания предохра-
нителя, преж де чем запускать
двигатель, найдите и устраните
причину неисправности. Обрати-
тесь к авторизованному дилеру
Lynx.
fmo2012-003-005
fmo2012-003-021
МОДЕЛЬ 550
Аккумуляторная батарея
Батарея расположена в отсеке под пасса-
жирским сиденьем. Чтобы получить доступ
к аккумуляторной батарее, снимите крышку,
нажав на её выступы, расположенные с обе-
их сторон.
