23) нижние боковые панели, Предостережение – Инструкция по эксплуатации BRP Lynx Yeti XU 2013
Страница 45
42

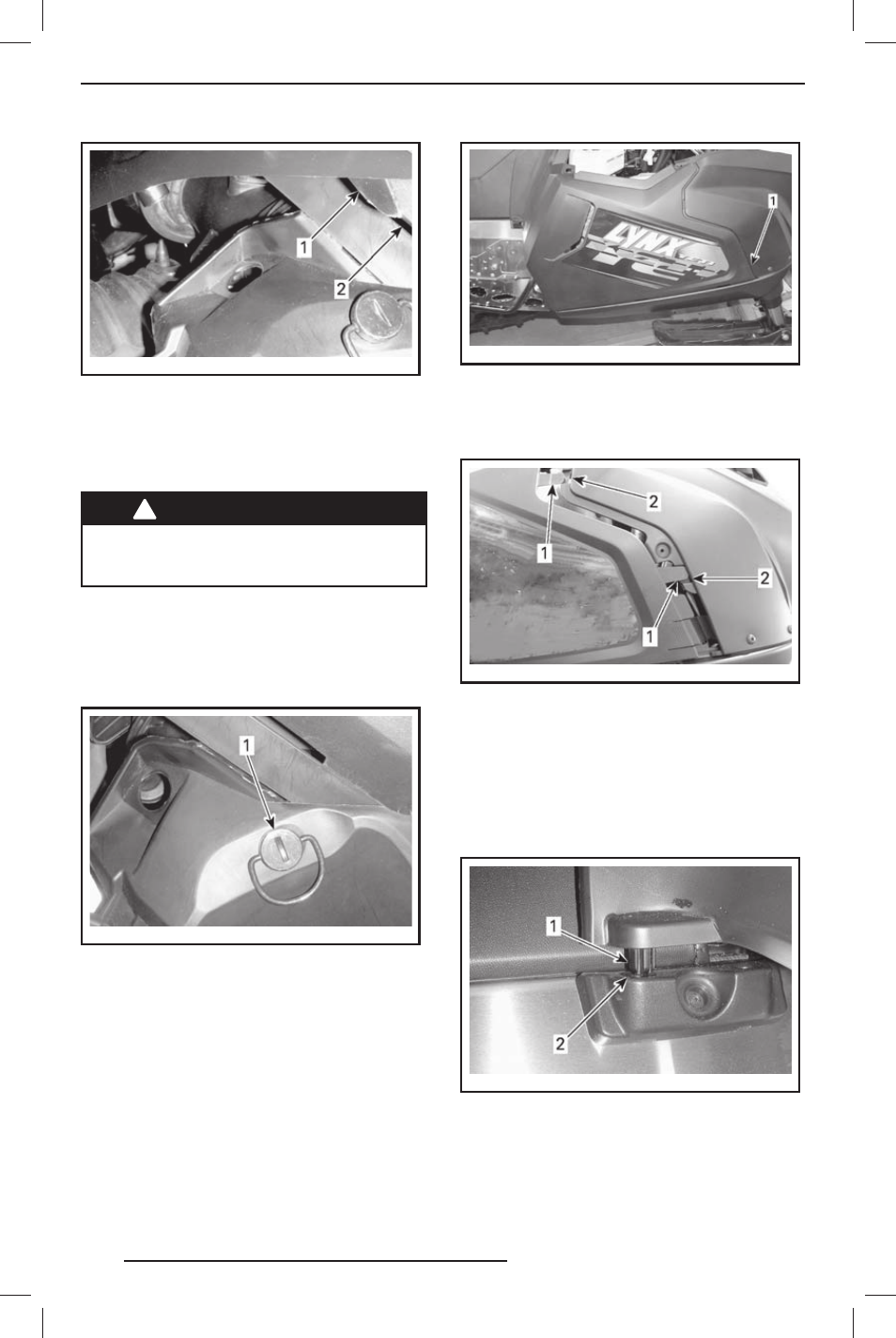

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
mmo2 009 -004 -041_a
ТИПОВОЙ ВАРИАНТ
1. Задний выступ
2. Паз консоли
4. Застегните резиновый фиксатор.
23) Нижние боковые панели
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.
Снятие нижней боковой панели
1. Снимите верхнюю боковую панель, см.
выше.
2. Поверните фиксатор на ¼ оборота против
часовой стрелки.
mmo2 009 -004 -045_a
1. Фиксатор
3. Нажмите и удерживайте фиксатор, затем
потяните панель вверх и назад.
fmo2012-003-022_a
1. Фиксатор
Установка нижней боковой панели
1. Расположите передние фиксаторы панели
напротив пазов нижнего поддона.
mmo2 011 -007 -003_a
1. Передние фиксаторы панели
2. Пазы нижнего поддона
2. Вставьте нижние фиксаторы панели
в пазы нижнего поддона.
3. Переместите панель в направлении пе-
редней части снегохода.
4. Вставьте выступ панели в паз, располо-
женный на тоннеле.
mmo2 011 -007 -004_a
1. Выступ панели
2. Паз туннеля
