ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

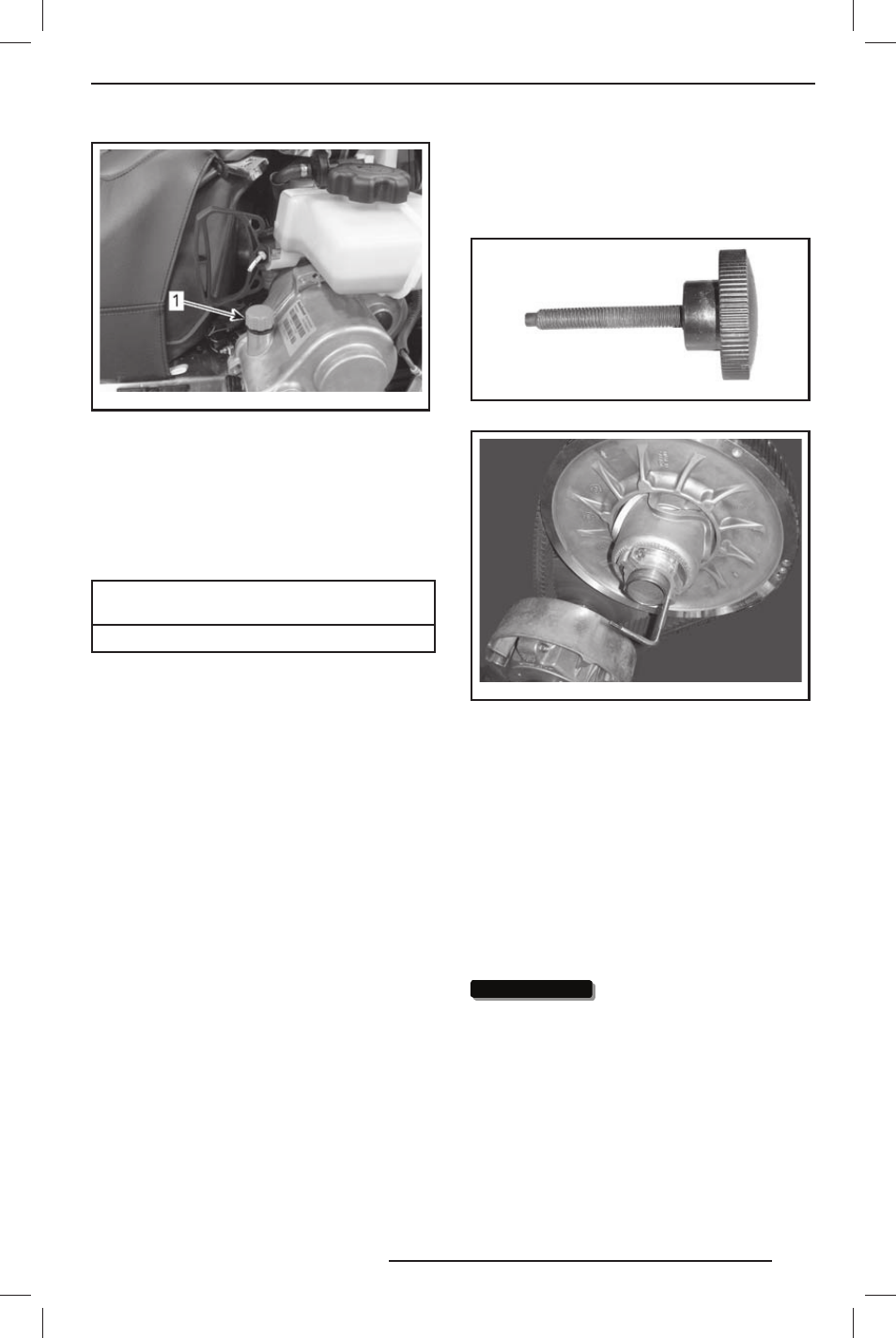

mmo2 009 -004 -034_a

ТИПОВОЙ ВАРИАНТ
1. Крышка заливной горловины

3. Доливайте рекомендованное масло через

заливную горловину, пока оно не начнёт
вытекать через контрольное отверстие.

4. Установите пробку контрольного отвер-

стия на место и затяните её указанным
моментом.

МОМЕНТ ЗАТЯЖКИ ПРОБКИ

КОНТРОЛЬНОГО ОТВЕРСТИЯ

(10 ± 1) Н•м

Ремень вариатора

Проверка ремня вариатора

Осмотрите ремень вариатора. Ремень
не должен иметь трещин, потёртостей, при-
знаков ненормального износа (неравномер-
ный или односторонний износ, отсутствие
внутренних зубцов, разрывы нитей арми-
рующего корда и т. д.). Возможные причины
ненормального износа: неправильная уста-
новка шкивов вариатора, трогание снегохо-
да при излишне высоких оборотах двигате-
ля, когда гусеничная лента приморожена,
начало движения до прогрева двигателя,
наличие задиров или загрязнение рабочих
поверхностей шкивов, попадание масла
на ремень или остаточные деформации за-
пасного ремня. Обратитесь к авторизован-
ному дилеру Lynx.

Запасной ремень вариатора

Запасной ремень вариатора может хранить-
ся в багажном отделении.

Замена ремня вариатора

Снятие ремня вариатора
1. Снимите защитный кожух ремня вариато-

ра, см. раздел «ОРГАНЫ УПРАВЛЕНИЯ,
ПРИБОРЫ, ОБОРУДОВАНИЕ».

2. Вставьте специальное приспособление

для разведения половинок ведомого
шкива (DRIVEN PULLEY OPENING TOOL
(P/N 529 017 200)) в резьбовое отверстие
регулировочной муфты.

529 017 200

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА

mmo2 012 -005 -980

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИ-
ВА ВСТАВЛЕНО В РЕГУЛИРОВОЧНУЮ МУФТУ

3. Заворачивая приспособление, разведите

половинки ведомого шкива.

4. Перетащив ремень через верхний край,

снимите его сначала с ведомого, а затем
ведущего шкивов.

Установка ремня вариатора

1. При необходимости разведите половин-

ки ведомого шкива, см. «СНЯТИЕ РЕМНЯ
ВАРИАТОРА».

2. Наденьте ремень сначала на ведущий,

а затем на ведомый шкивы вариатора.

ВНИМАНИЕ

Во избежание разры-

ва или повреждения корда ремня

запрещается применять усилие

или какие-либо рычаги для уста-

новки ремня на место.
