78
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
2. Поднимите заднюю часть снегохода
и установите на опору с широким основа-
нием, чтобы гусеница не касалась опор-
ной поверхности.
!
ОСТОРОЖНО Практикуйте пра-
вильную технику подъёма, преи-
мущественно используйте силу
ног. Не поднимайте заднюю часть
снегохода, если у Вас для этого
недостаточно сил.
3. Задняя подвеска должна находиться
в свободном состоянии.

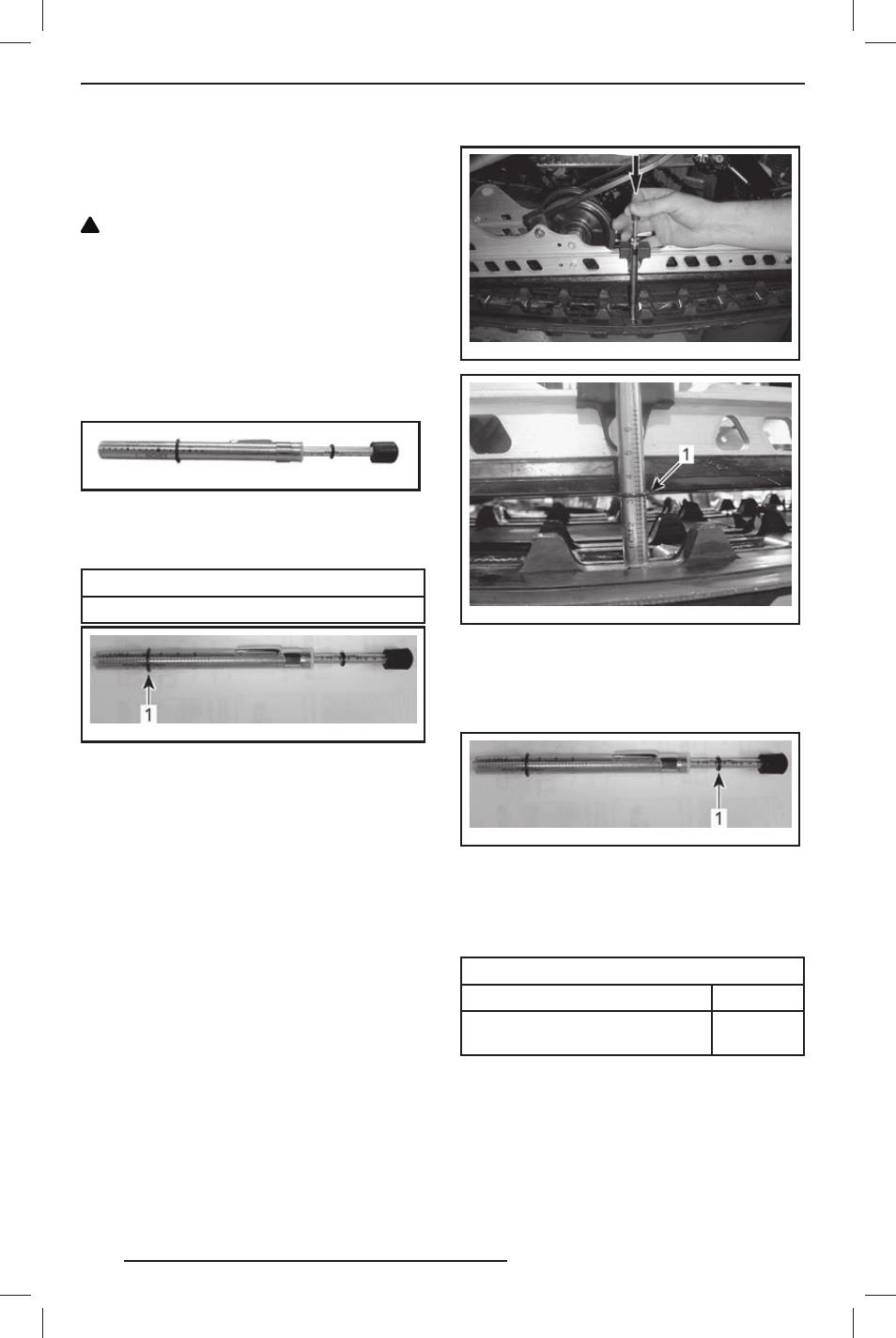

4. Используйте специальный инструмент
(TENSIOMETER P/N 414 348 200).
414 348 200
5. С помощью нижнего кольца инструмента
для измерения натяжения задайте вели-
чину прогиба.
ПРОГИБ
40–50 мм
mmr200 9-133-0 03_ b
УСТАНОВКА ВЕЛИЧИНЫ ПРОГИБА
1. Нижнее кольцо установлено в положение,
соответствующее техническим характе-
ристикам
6. Установите верхнее кольцо инструмента
в положение, соответствующее усилию
0 кгс.
7. Установите инструмент для измерения на-
тяжения на гусеницу посередине между
передними и задними направляющими
катками.
8. Нажмите на инструмент вниз, чтобы ниж-
нее кольцо оказалось на одном уровне
с нижней частью накладки опорного по-
лоза.
mmr200 9-133-0 01_ a
mmr200 9-133-0 02_ a
1. Нижнее кольцо инструмента на одном уровне
с нижней частью накладки опорного полоза
9. Считайте величину нагрузки, зафиксиро-
ванную с помощью верхнего кольца ин-
струмента.
mmr200 9-133-0 03_ a
СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо
10. Полученное значение должно соответ-
ствовать данным, приведённым в рас-
положенной ниже таблице.
РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ
ВЕЛИЧИНА ПРОГИБА
40–50 мм
ПОЛУЧЕННОЕ
ЗНАЧЕНИЕ НАГРУЗКИ
7,3 кг
11. Если полученное значение не соответ-
ствует данным, приведённым в таблице,
отрегулируйте натяжение гусеницы. Бо-
лее подробная информация приведена
в параграфе «РЕГУЛИРОВКА НАТЯЖЕ-
НИЯ ГУСЕНИЦЫ».
