74
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ПРИМЕЧАНИЕ: Максимальный срок службы
ремня достигается, если ремень установлен
таким образом, что стрелки, нанесённые
на нем, совпадают с направлением его ра-
бочего движения.

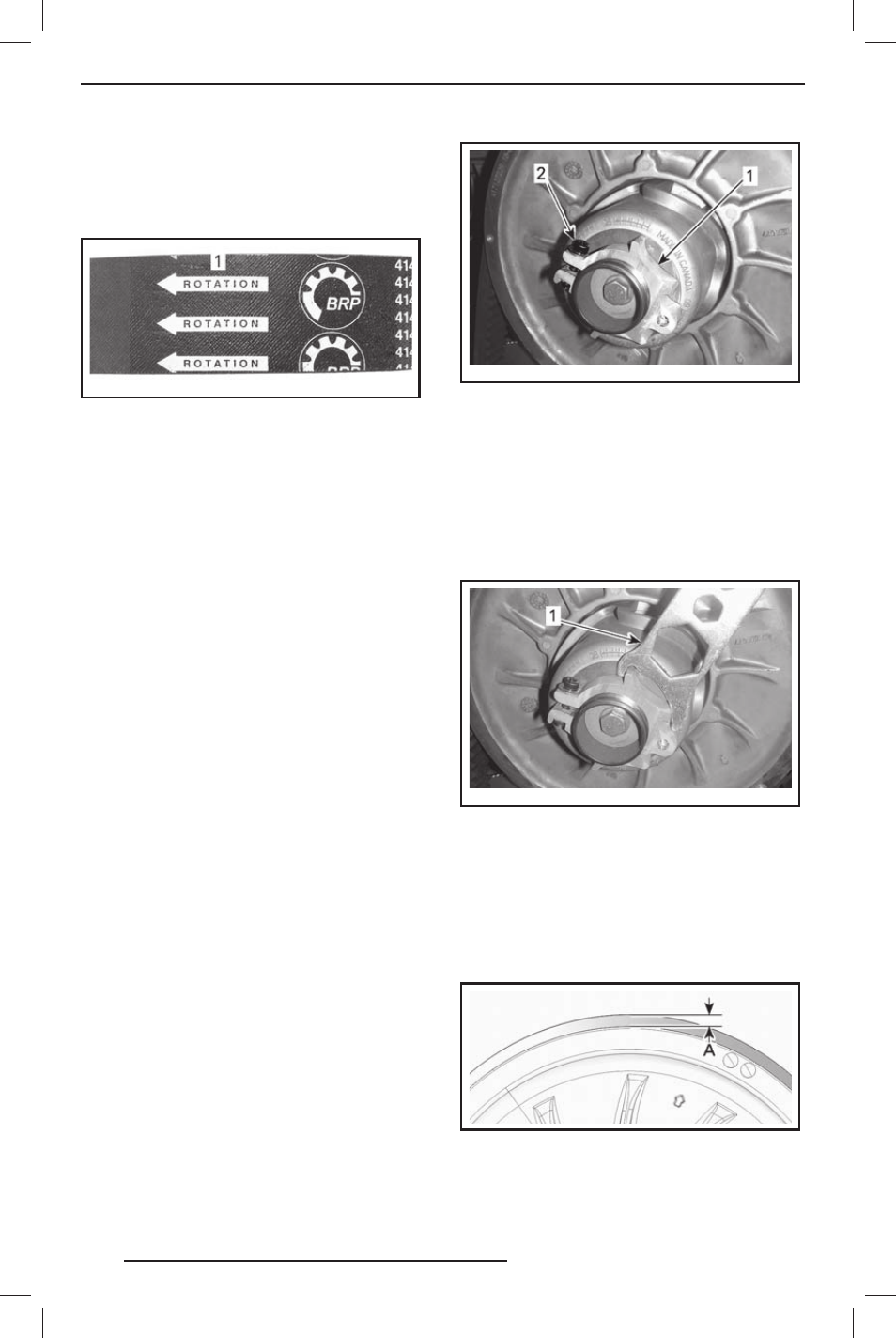

mmo2 011 -002 -006_a
1. Стрелки, указывающие направления рабоче-
го движения ремня
3. Выверните и снимите приспособление для
разведений ведомого шкива.
4. Несколько раз проверните ведомый шкив,
чтобы ремень занял правильное положе-
ние между половинками.
5. Если установлен новый ремень, произ-
ведите регулировку ремня по высоте. См.
«РЕГУЛИРОВКА РЕМНЯ ВАРИАТОРА ПО
ВЫСОТЕ».
6. Установите защитный кожух ремня ва-
риатора и закройте боковую панель. См.
«ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,
ОБОРУДОВАНИЕ».
Регулировка ремня
вариатора по высоте
После установки нового ремня вариатора
необходимо проверить его регулировку
по высоте.
Регулировка ремня вариатора по высоте
осуществляется в следующей последова-
тельности:
1. Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.
2. Снимите защитный кожух ремня вариатора.
3. Отпустите фиксирующий винт.
mmo2 011 -003 -010_a
1. Регулировочная муфта
2. Фиксирующий винт
4. Используя специальное приспособление
для регулировки подвески, входящее
в комплект возимого инструмента, пово-
рачивайте регулировочную муфту на чет-
верть оборота за раз, после чего прово-
рачивайте ведомый шкив, чтобы ремень
занял правильное положение между его
половинками.
mmo2 011 -003 -011_a
1. Приспособление для регулировки
ПРИМЕЧАНИЕ: Регулировочная муфта име-
ет левую резьбу.
РЕМЕНЬ, НЕ ИМЕЮЩИЙ ВНЕШНЕЙ
ЗУБЧАТОЙ ПОВЕРХНОСТИ
Повторяйте шаг 4, пока внешняя поверх-
ность ремня вариатора не окажется вровень
с краем ведомого шкива.
ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
1. 0 мм
