43
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
5. Закройте фиксатор, повернув его на ¼
оборота по часовой стрелке.
24) Защитный кожух ремня
вариатора
Снятие защитного кожуха ремня
вариатора
! ПРЕДОСТЕРЕЖЕНИЕ
Не допускается работа двигателя:
– со снятым кожухом ремня ва-
риатора и щитками;
– с открытыми и/или снятыми ка-
потом или боковыми панелями.
ЗАПРЕЩАЕТСЯ выполнять регу-
лировки подвижных частей при
работающем двигателе.
Снимите колпачок шнура безопасности
с контактного устройства.
Откройте левую боковую панель, описание
операции см. в данном разделе.
Извлеките проволочный фиксатор.

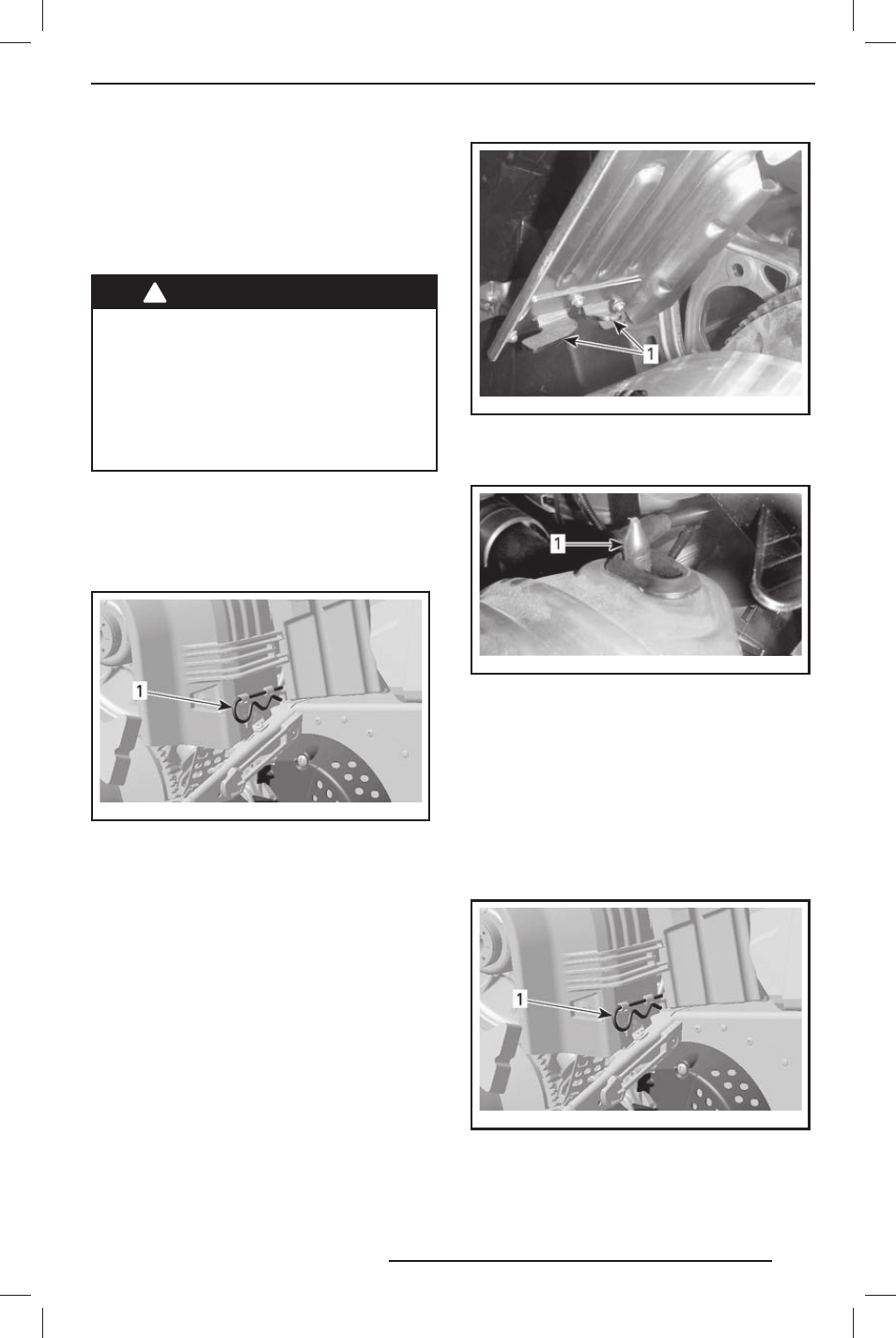

mmo2 008 -003 -063_a
ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
Поднимите кожух за его заднюю часть и,
повернув наружу, извлеките из передних
выступов.
Установка защитного кожуха
ремня вариатора
При установке кожуха обратите внимание
на то, чтобы его вырез был обращён вперёд.
Поместите передний левый вырез кожуха
над длинным выступом.
Повернув кожух внутрь, введите узкий вы-
ступ в правую прорезь.
mmo2 009 -003 -010_a
1. Выступы
Установите уплотнитель на фиксирующий
палец.
mmo2 009 -003 -011_a
1. Фиксирующий палец
Установите заднюю часть кожуха на фикса-
тор и закрепите его с помощью проволочно-
го фиксатора.
ПРИМЕЧАНИЕ: Защитный кожух ремня ва-
риатора специально изготовлен несколько
большего размера, чтобы обеспечить натяг
в сопряжении с фиксаторами. Это позволя-
ет снизить уровень шума и вибраций. При
установке кожуха необходимо сохранить
этот натяг.
mmo2 008 -003 -063_a
1. Проволочный фиксатор
