75
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
РЕМЕНЬ С ЗУБЧАТОЙ ВНЕШНЕЙ
ПОВЕРХНОСТЬЮ
Повторяйте шаг 4, пока нижние поверхности
канавок внешней зубчатой поверхности рем-
ня вариатора не совпадут с краем ведомого
шкива.
mmr200 8-040-1 08_ a

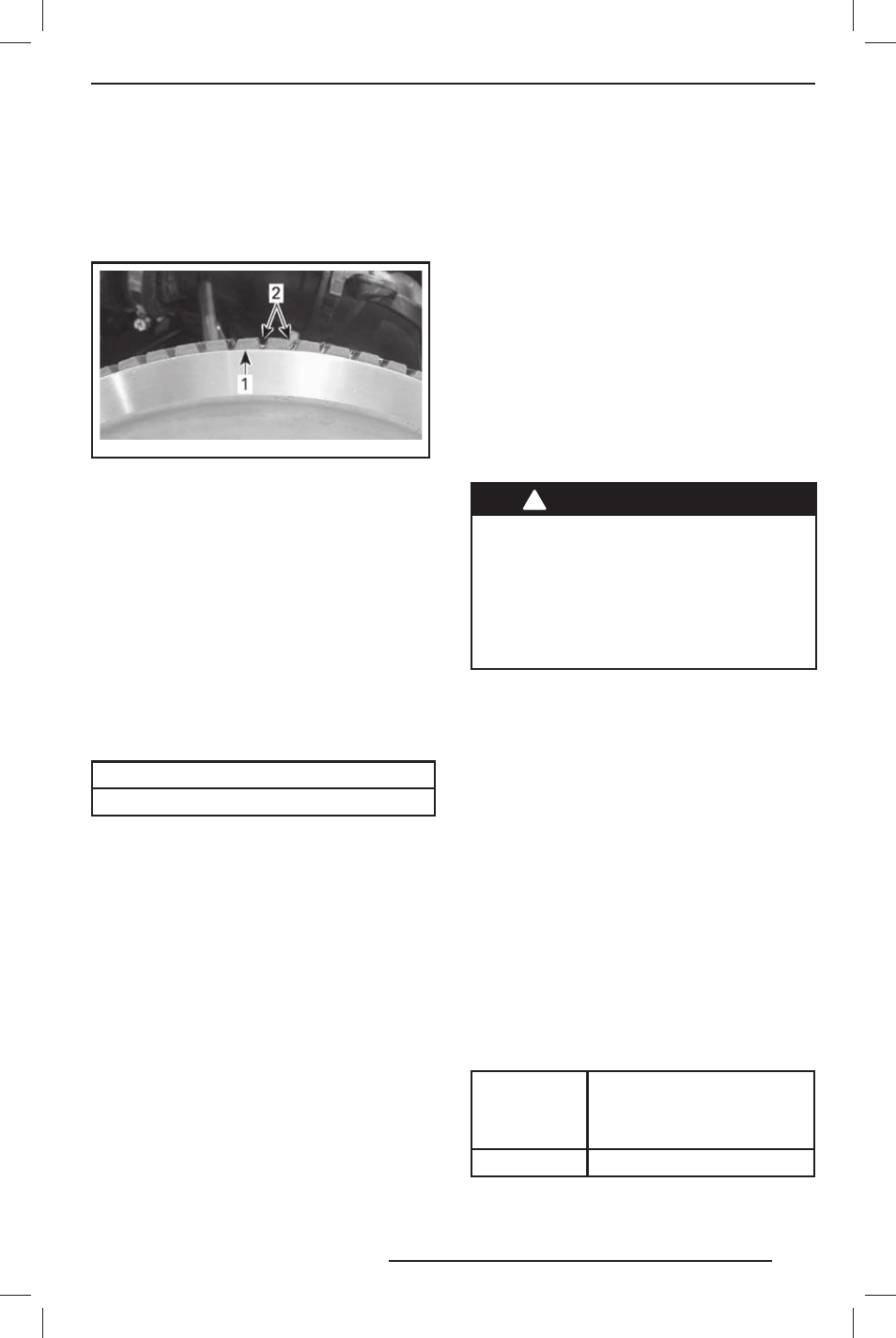

ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
1. Край ведомого шкива
2. Канавки зубчатой поверхности ремня
вариатора
РЕМНИ ВАРИАТОРА ВСЕХ ТИПОВ
ПРИМЕЧАНИЕ: Вращение регулировочной
муфты против часовой стрелки приводит
к опусканию наружной поверхности ремня
вариатора относительно края шкива. И нао-
борот, при вращении регулятора по часовой
стрелке поверхность ремня поднимается.
5. Надёжно затяните фиксирующий винт.
По возможности затяните винт указанным
моментом, используя динамометрический
ключ.
МОМЕНТ ЗАТЯЖКИ ФИКСИРУЮЩЕГО ВИНТА
5,5 ± 0,5 Н•м
6. Установите защитный кожух ремня ва-
риатора.
7. Установите боковую панель.
ПРИМЕЧАНИЕ: Данные регулировки явля-
ются предварительными, но, как правило,
подходят для всех моделей и типов ремней.
В некоторых случаях, при запуске двигателя,
снегоход может «ползти» — это указывает
на то, что ремень перетянут.
Если снегоход «ползёт», произведите по-
вторную регулировку ремня вариатора, опу-
стив его внешнюю поверхность относитель-
но края ведомого шкива. При необходимости
повторяйте регулировку, пока движение сне-
гохода не прекратится.
Включение передачи заднего хода
ПРИМЕЧАНИЕ: Если внешняя поверхность
ремня находится слишком высоко над краем
ведомого шкива, передача заднего хода мо-
жет не включаться или её включение может
быть затруднено. Если включение переда-
чи заднего хода не происходит правильно,
убедитесь в правильной регулировке рем-
ня вариатора. При необходимости опустите
внешнюю поверхность ремня относительно
края ведомого шкива вариатора.
Ведущий шкив
Регулировка ведущего
шкива вариатора
На предприятии-изготовителе ведущий шкив
вариатора отрегулирован с учётом того, что
эксплуатация снегохода будет проходить
на высоте близкой к уровню моря.
550F И 600 ACE
Регулировка не требуется.
600 HO E-TEC
! ПРЕДОСТЕРЕЖЕНИЕ
Прежде чем приступить к выпол-
нению каких-либо регулировок,
снимите колпачок шнура безо-
пасности с контактного устрой-
с тва вык лючателя двиг ателя.
Д ля выполнения рег улировки
выберите безопасное место вда-
ли от снегоходных трасс.
Заводская регулировка ведущего шкива
обеспечивает передачу максимальной
мощности двигателя при заданной частоте
вращения коленчатого вала. Под действием
различных факторов (температура воздуха,
атмосферное давление, высота над уровнем
моря) обороты двигателя могут изменить-
ся, что вызовет изменение динамических
и других эксплуатационных характеристик
снегохода.
Конструкция ведущего шкива позволяет со-
гласовать работу вариатора с характери-
стиками двигателя, чтобы он мог развивать
максимальную мощность в широком диапа-
зоне скоростей.
Регулировочными винтами необходимо
добиться того, чтобы фактические макси-
мальные обороты двигателя соответство-
вали оборотам максимальной мощности
двигателя.
ДВИГАТЕЛЬ
ЧАСТОТА ВРАЩЕНИЯ КОЛЕН-
ЧАТОГО ВАЛА, ПРИ КОТОРОЙ
РАЗВИВАЕТСЯ МАКС. МОЩ-
НОСТЬ, об/мин
600 HO E-TEC 8100 ± 100
