76
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
ПРИМЕЧАНИЕ: Для измерения частоты
вращения коленчатого вала пользуйтесь
цифровым тахометром высокого класса
точности.
ПРИМЕЧАНИЕ: Описываемая ниже регу-
лировка влияет на работу двигателя только
на высокой частоте вращения коленчатого
вала.
Имеется шесть положений, обозначенных
цифрами от 1 до 6.
Регулировочные болты могут занимать одно
из 6 различных положений, которые определя-
ются цифрами, нанесёнными на их головках.
Текущая настройка определяется цифрой
на головке болта, совпадающей с меткой
на шкиве.
mmo2 011 -002 -101_a

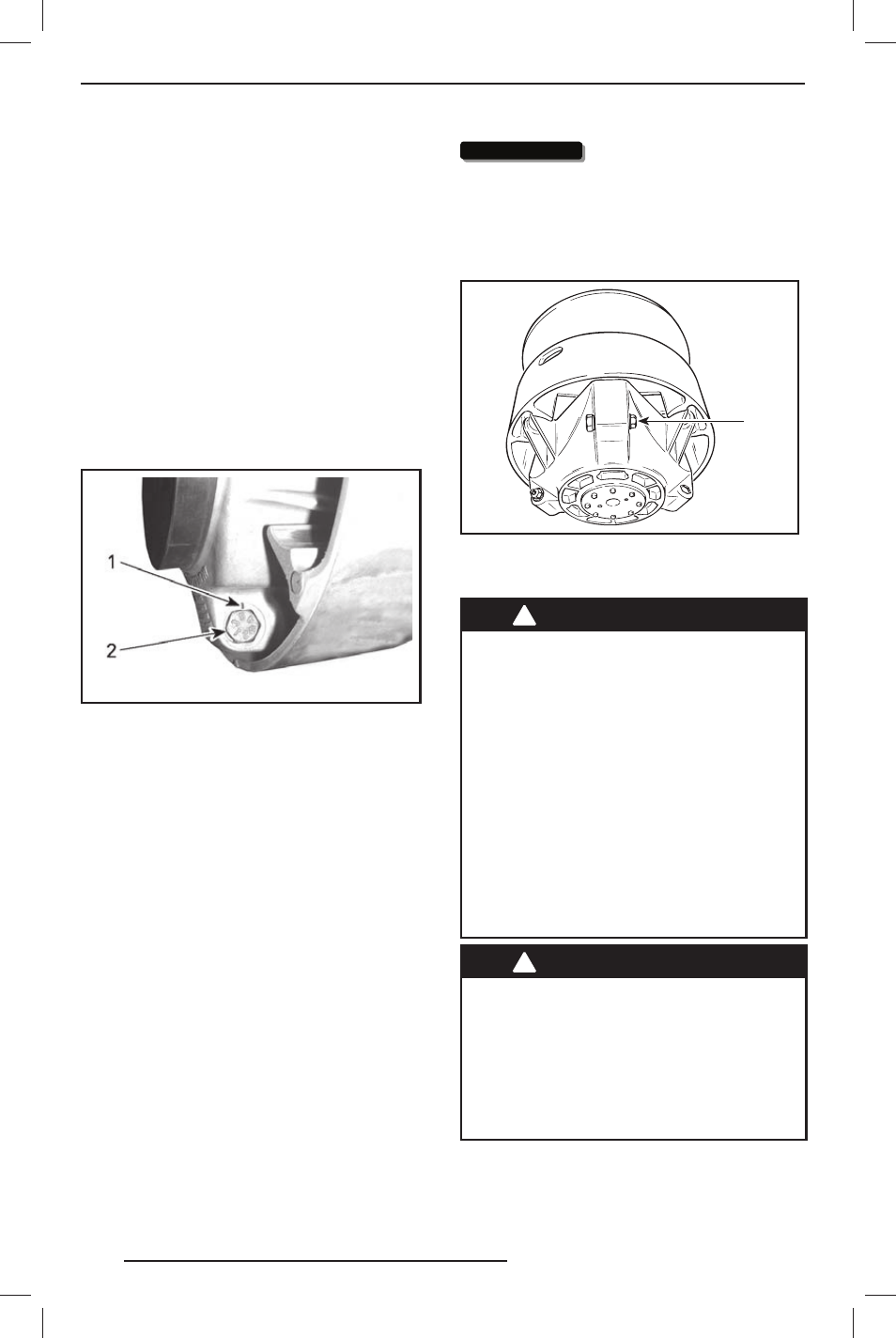

НАСТРОЙКА ШКИВА
1. Метка
2. Цифра
Изменение регулировки в соседнее поло-
жение приводит к изменению максимальной
частоты вращения примерно на 200 об/мин.
Чем больше номер позиции регулировочно-
го винта, тем более высокие обороты раз-
вивает двигатель, и наоборот.
Пример:
Регулировочный болт повернут из положе-
ния «4» в положение «6» — максимальная
частота вращения коленчатого вала двига-
теля увеличится на 400 об/мин.
Последовательность действий
Отпустите контргайку, чтобы частично вытя-
нуть регулировочный болт из крышки и пере-
ставить его в требуемое положение. Запре-
щается полностью отворачивать контргайку.
Установите все 3 регулировочных болта в оди-
наковое положение.
Затяните стопорные гайки моментом (10 ± 2) Н•м.
ВНИМАНИЕ ВНИМАНИЕ Запрещается полно-
стью вынимать калибровочный
болт во избежание выпа дения
внутренних шайб. Все три регули-
ровочных болта ведущего шкива
должны быть установлены в оди-
наковое положение.
A16D0HA
1
ТИПОВОЙ ВАРИАНТ
1. Ослабьте настолько, чтобы повернуть
калибровочный болт
! ПРЕДОСТЕРЕЖЕНИЕ
Разборка и модификация веду-
щего шкива ЗАПРЕЩЕНЫ.
Неправильно собранный или само-
стоятельно переделанный шкив
может внезапно разрушиться от на-
пряжений, возникающих при пере-
даче большого крутящего момента.
Ремонт и техническое обслуживание
ведущего шкива должен выполнять
только авторизованный дилер Lynx.
Неквалифицированное обслужи-
вание отрицательно сказывается
на ходовых свойствах и приводит
к снижению ресурса приводного
ремня. Соблюдайте регламент тех-
нического обслуживания снегохода.
! ПРЕДОСТЕРЕЖЕНИЕ
Не допускается работа двигателя:
– со снятым кожухом ремня ва-
риатора и щитками;
– с открытыми и/или снятыми ка-
потом или боковыми панелями.
ЗАПРЕЩАЕТСЯ выполнять регу-
лировки подвижных частей при
работающем двигателе.
