41
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

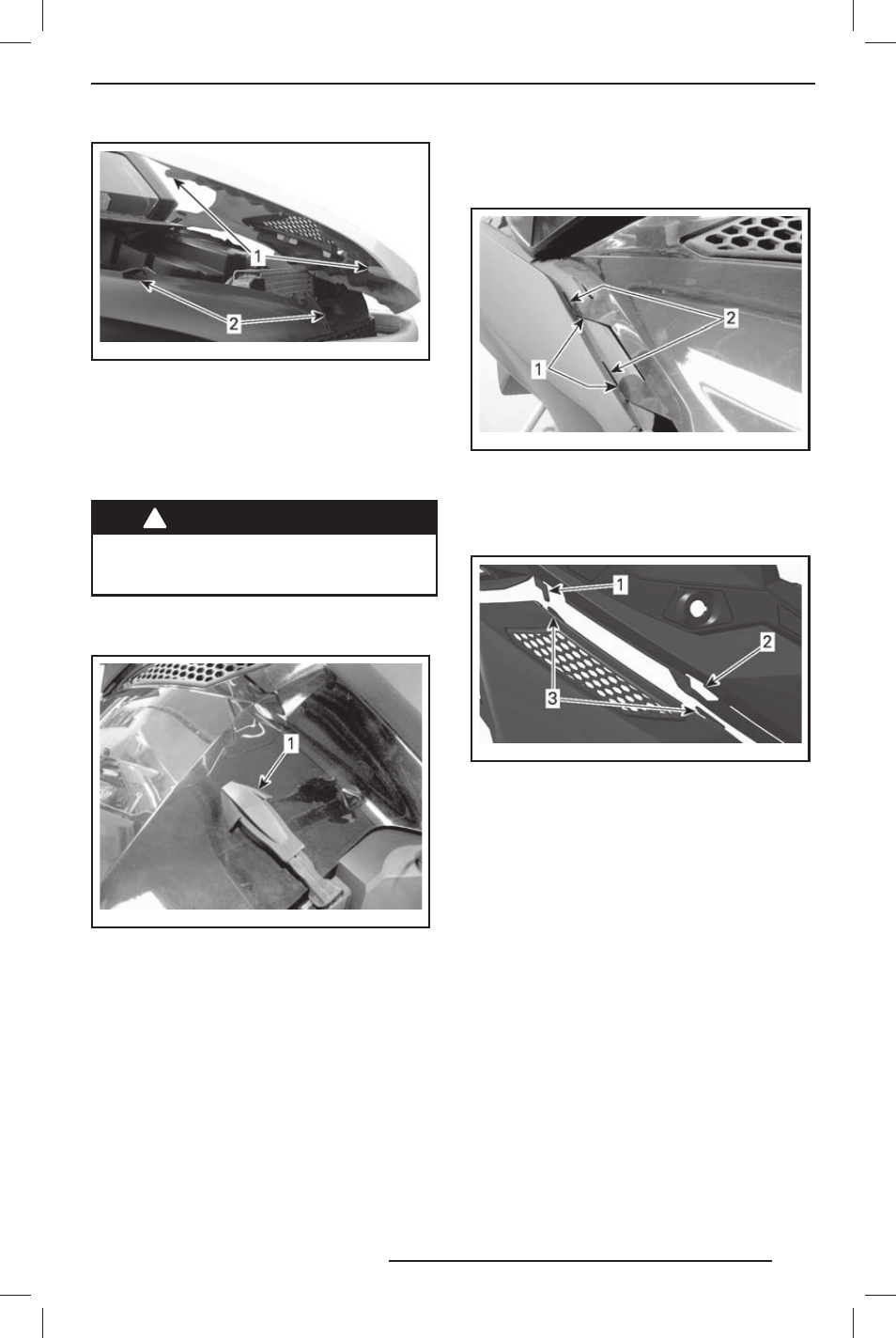

mmo2 011 -007 -001_a
ТИПОВОЙ ВАРИАНТ
1. Фиксаторы капота
2. Пазы нижнего поддона
2. Сдвиньте капот к фарам до упора.
3. Закрепите резиновые фиксаторы.
22) Верхние боковые панели
! ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.
Снятие верхней боковой панели
1. Освободите резиновый фиксатор.
mmo2 009 -004 -040_a
ТИПОВОЙ ВАРИАНТ
1. Резиновый фиксатор
2. Поднимите заднюю часть панели, чтобы
вывести пластиковый фиксатор из консоли.
3. Переместите панель назад.
Установка верхней боковой панели
1. Вставьте нижние фиксаторы панели
в пазы нижнего поддона.
mmo2 009 -004 -042_a
ТИПОВОЙ ВАРИАНТ
1. Нижние фиксаторы панели
2. Пазы нижнего поддона
2. Закрепите центральный верхний фиксатор
панели на консоли.
mmo2 011 -006 -100_a
ТИПОВОЙ ВАРИАНТ
1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели
3. Вставьте задний выступ в паз консоли.
