97
Включение передачи заднего хода
ПРИМЕЧАНИЕ: Если внешняя поверх-
ность ремня находится слишком высоко
над краем ведомого шкива, передача
заднего хода может не включаться.
Если включение передачи заднего хода
не происходит правильно, убедитесь
в правильной регулировке ремня ва-
риатора. При необходимости опустите
внешнюю поверхность ремня относи-
тельно края ведомого шкива вариатора.
Ведущий шкив
Регулировка ведущего шкива
вариатора
МОДЕЛИ С ДВИГАТЕЛЕМ 600 HO E-TEC
! ПРЕДОСТЕРЕЖЕНИЕ
Преж де чем в ыполн ять как ую -
либо регулировку, снимите колпа-
чок шнура безопасности с выклю-
чателя (контактного устройства).
Для выполнения регулировки вы-
берите безопасное место вдали
от снегоходных трасс.
Заводская регулировка ведущего шки-
ва обеспечивает передачу максималь-
ной мощности двигателя при заданной
частоте вращения коленчатого вала.
Под действием различных факторов
(температура воздуха, атмосферное
давление, высота над уровнем моря)
обороты двигателя могут измениться,
что вызовет изменение динамических
и других эксплуатационных характери-
стик снегохода.
Конструкция ведущего шкива позво-
ляет согласовать работ у вариатора
с характеристиками двигателя, чтобы
он мог развивать максимальную мощ-
ность в широком диапазоне скоростей.
Регулировочными винтами необходи-
мо добиться того, чтобы фактические
максимальные обороты двигателя со-
ответствовали оборотам максимальной
мощности двигателя.
ДВИГАТЕЛЬ
ЧАСТОТА ВРАЩЕНИЯ
КОЛЕНЧАТОГО ВАЛА,
ПРИ КОТОРОЙ РАЗВИ-
ВАЕТСЯ МАКС. МОЩ-
НОСТЬ, об/мин
600 HO E-TEC 8100 ± 100
ПРИМЕЧАНИЕ: Для измерения частоты
вращения коленчатого вала пользуй-
тесь цифровым тахометром высокого
класса точности.
ПРИМЕЧАНИЕ: Описываемая ниже ре-
гулировка влияет на работу двигателя
только на высокой частоте вращения
коленчатого вала.
Имеется шесть положений, обозначен-
ных цифрами от 1 до 6. Регулировочные
болты могут занимать одно из 6 различ-
ных положений, которые определяются
цифрами, нанесёнными на их головках.
Текущая настройка определяется циф-
рой на головке болта, совпадающей
с меткой на шкиве.

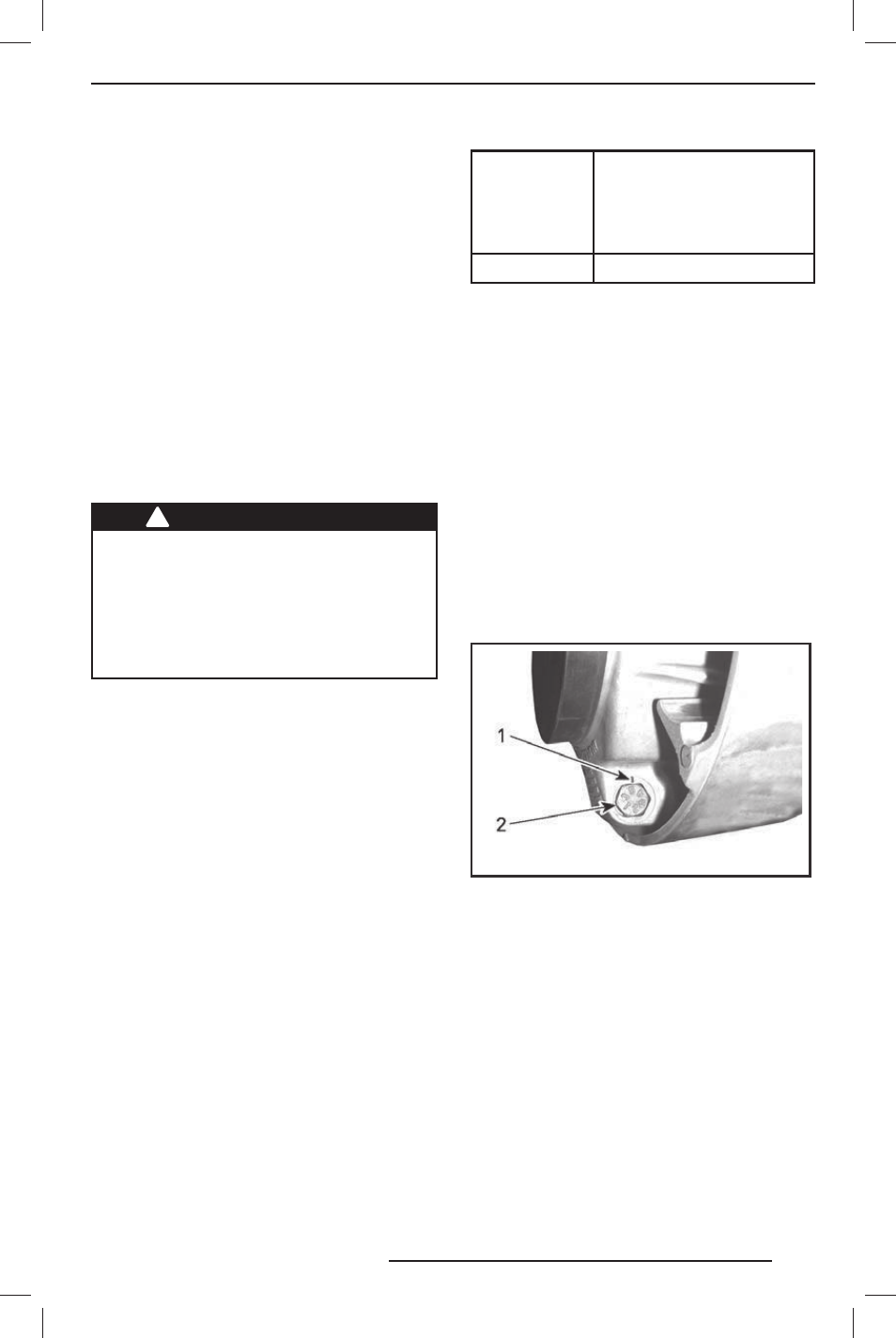

mmo2 011 -002 -101_a
НАСТРОЙКА ШКИВА
1. Метка
2. Цифра
Изменение регулировки в соседнее по-
ложение приводит к изменению макси-
мальной частоты вращения примерно
на 200 об/мин.
Чем больше номер позиции регулиро-
вочного винта, тем более высокие обо-
роты развивает двигатель, и наоборот.
Пример:
Регулировочный болт повернут из положе-
ния «4» в положение «6» — максимальная
частота вращения коленчатого вала двига-
теля увеличится на 400 об/мин.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
