58

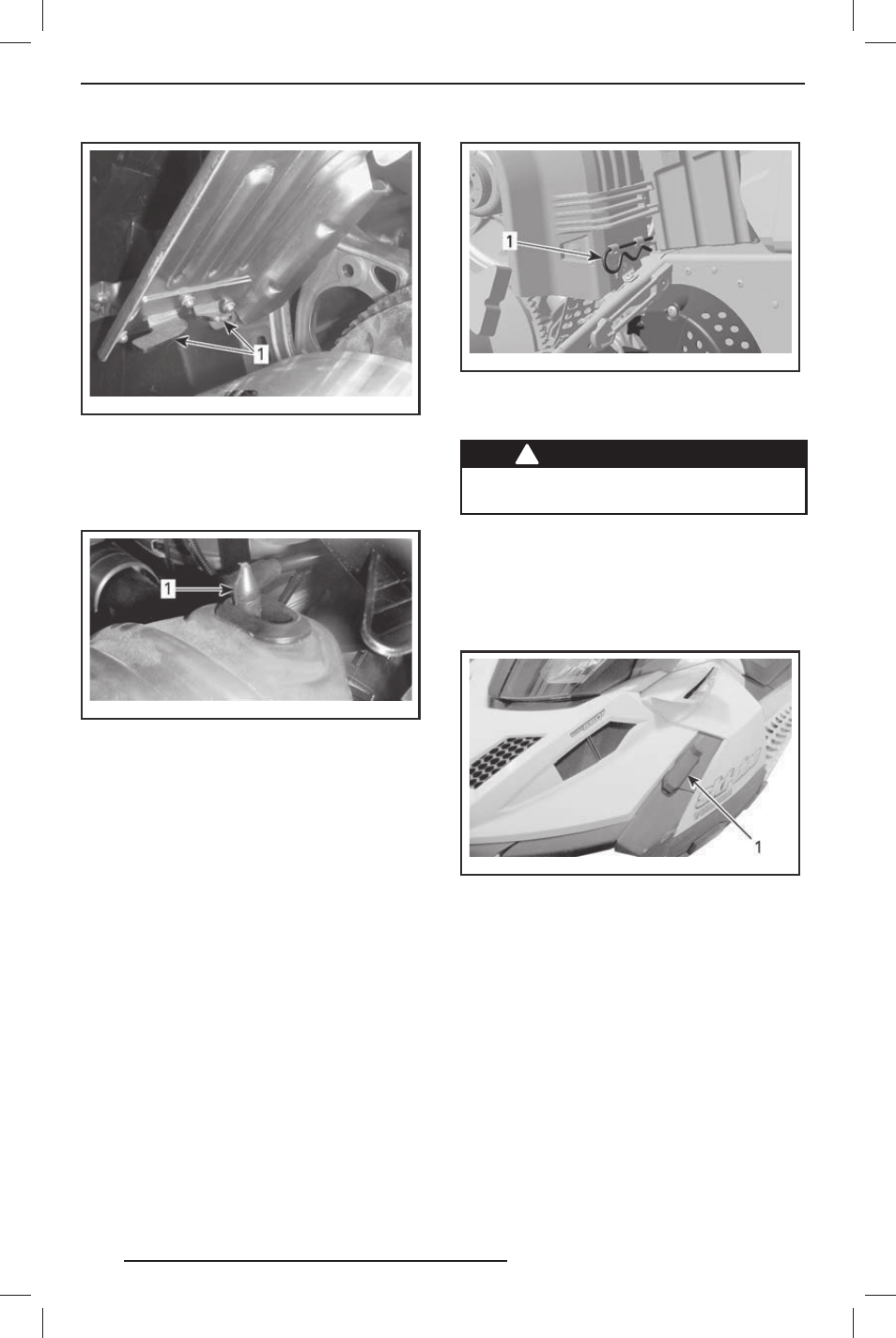

mmo2 009 -003 -010_a
1. Выступы
3. Установите уплотнитель на фикси-
рующий палец. Для этого, возмож-
но, потребуется слегка приподнять
консоль.
mmo2 009 -003 -011_a
1. Фиксирующий палец
4. Установите заднюю часть кожуха
на фиксатор и закрепите его с помо-
щью проволочного фиксатора.
ПРИМЕЧАНИЕ: Защитный кожух ремня
вариатора специально изготовлен не-
сколько большего размера, чтобы обе-
спечить натяг в сопряжении с фиксато-
рами. Это позволяет снизить уровень
шума и вибраций. При установке кожу-
ха необходимо сохранить этот натяг.
mmo2 008 -003 -063_a
1. Проволочный фиксатор
26) Капот
! ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода со снятым капотом.
Снятие капота
1. Освободите оба передних резиновых
фиксатора, а затем поверните их,
чтобы освободить капот и фиксаторы
боковых панелей.
mmo2 010 -007 -012_b
1. Передние резиновые фиксаторы
2. Отсоедините заднюю часть капота
от консоли.
3. Сдвиньте капот вперёд.
Установка капота
1. Сдвинув капот назад, вставьте перед-
ний фиксатор капота в паз нижнего
поддона.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
