57
Что б ы из б еж ат ь п ояв ления ш у м а
во время движения, когда сцепное
устройство не используется, закре-
пляйте его на основании с помощью
проволочного фиксатора.

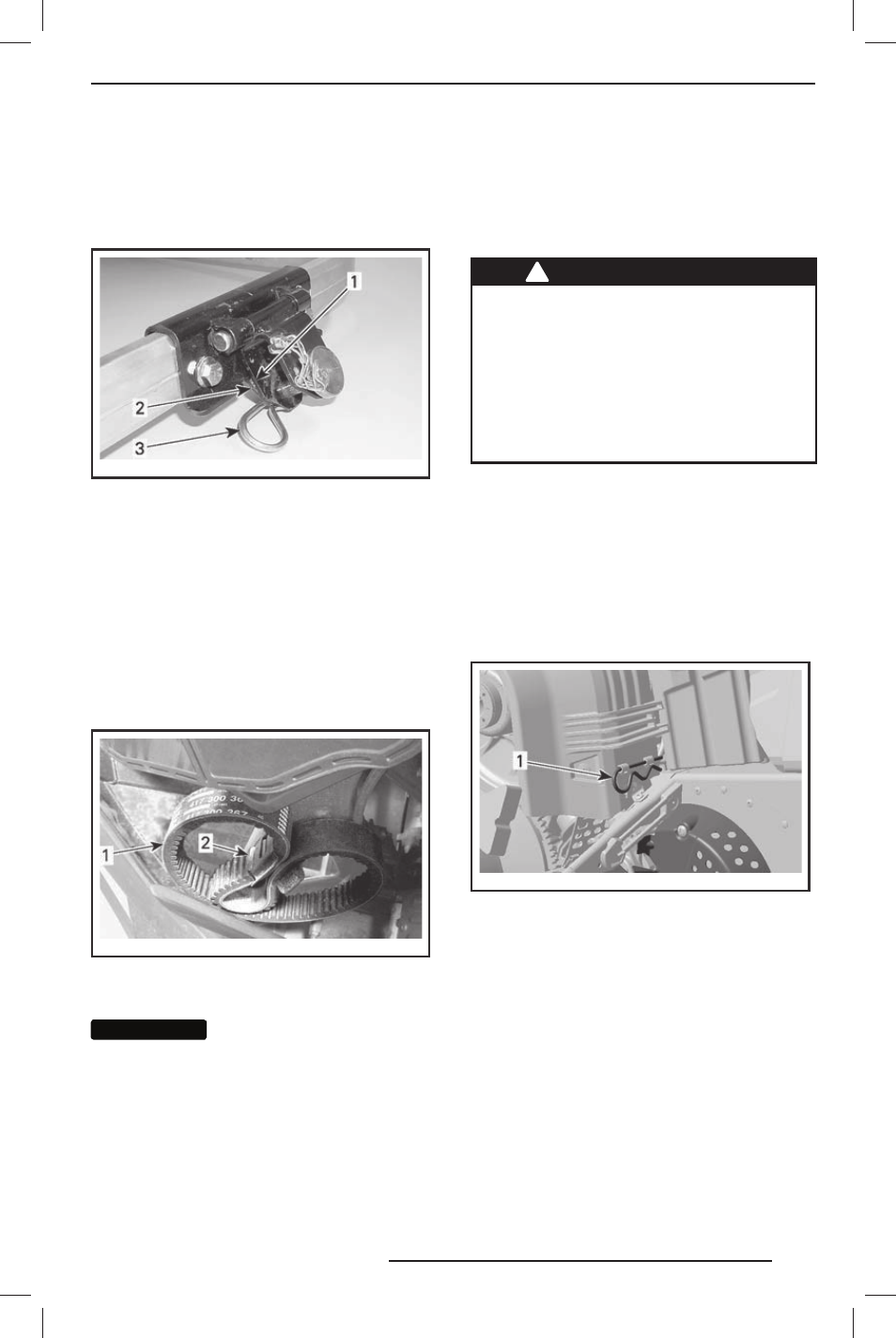

mmo2 008 -003 -074_a
СЦЕПНОЕ УСТРОЙСТВО НЕ ИСПОЛЬЗУЕТСЯ
1. Сцепное устройство
2. Опора
3. Проволочный фиксатор
24) Запасной ремень
вариатора
В левой части моторного отсека пред-
усмотрено место для хранения запас-
ного ремня вариатора.
Закрепляйте запасной ремень вариато-
ра в держателе, как указано на рисунке.
mmo2 010 -007 -022_a
ЛЕВАЯ СТОРОНА — ПОД ВОЗДУШНЫМ ФИЛЬТРОМ
1. Запасной ремень вариатора
2. Держатель
ВНИМАНИЕ
ВНИМАНИЕ
Надёжно закрепляйте
запасной ремень вариатора. Не до-
пускайте его контакта с движущи-
мися или нагретыми до высокой
температуры частями.
25) Защитный кожух
ремня вариатора
Снятие защитного кожуха ремня
вариатора
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускается работа двигателя:
– со снятым кожухом ремня вариа-
тора и щитками;
– с открытыми и/или снятыми ка-
потом или боковыми панелями.
ЗАПРЕЩАЕТСЯ выполнять регу-
лировки подвижных частей при
работающем двигателе.
1. Снимите колпачок шнура безопас-
ности (ключ DESS) с контактного
устройства.
2. Снимите капот и левую боковую па-
нель, описание операций см. в дан-
ном разделе.
3. Снимите комплект инструментов.
4. Извлеките проволочный фиксатор.
mmo2 008 -003 -063_a
1. Проволочный фиксатор
5. Поднимите кож у х за его заднюю
часть и, повернув наружу, извлеките
из передних выступов.
Установка защитного кожуха
ремня вариатора
При установке кожуха обратите вни-
мание на то, чтобы его вырез был об-
ращён вперёд.
1. Поместите передний левый вырез
кожуха над длинным выступом.
2. Повернув кож у х вну трь, введите
узкий выступ в правую прорезь.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
