95

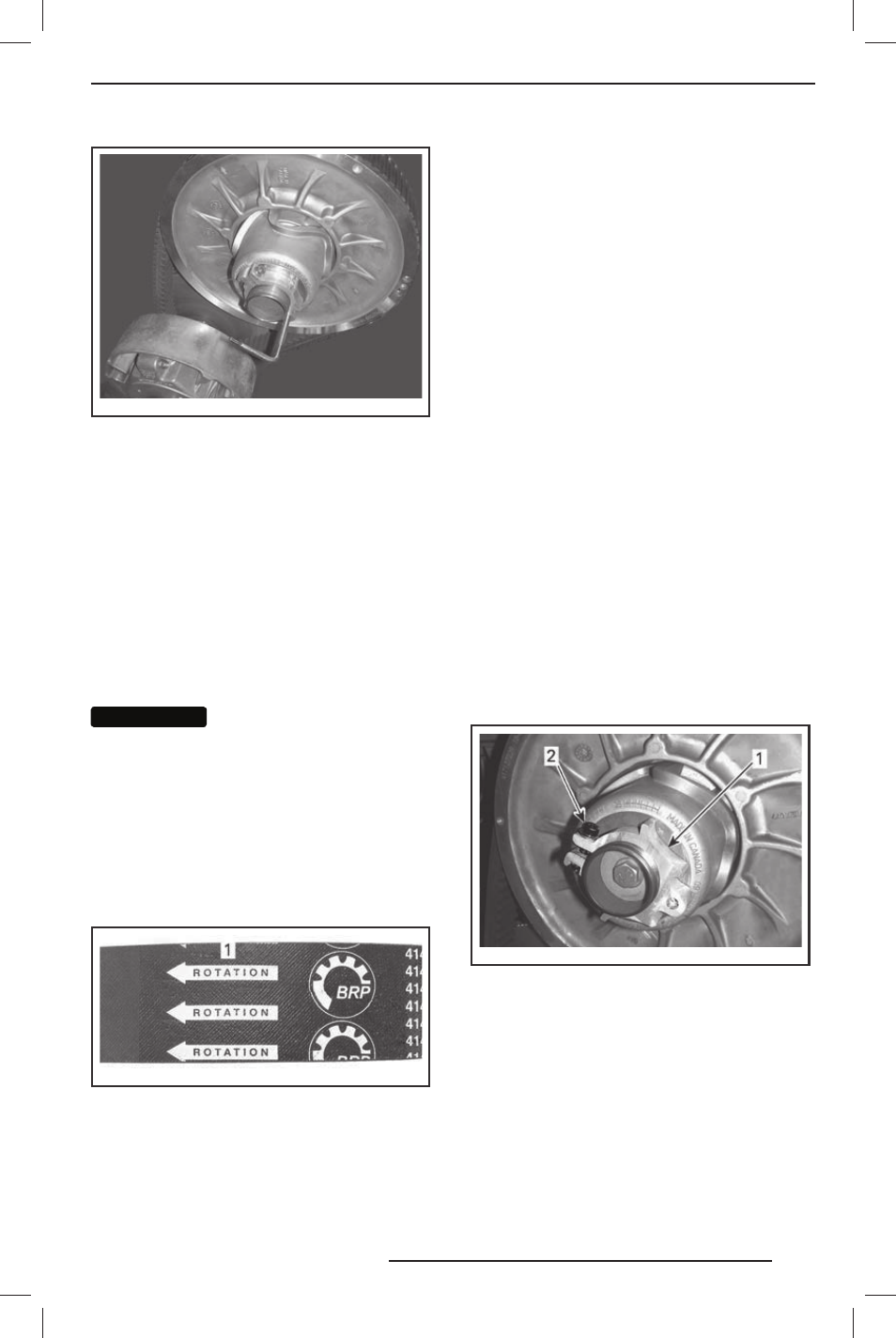

mmo2 012 -005 -980

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА
ВСТАВЛЕНО В РЕГУЛИРОВОЧНУЮ МУФТУ

4. Заворачивая приспособление, разве-

дите фланцы ведомого шкива.

5. Перетащив ремень через верхний

край, снимите его сначала с ведомо-
го, а затем ведущего шкивов.

Установка ремня вариатора
1. При необходимости разведите флан-

цы ведомого шкива, см. «СНЯТИЕ
РЕМНЯ ВАРИАТОРА
».

2. Наденьте ремень сначала на ведущий,

а затем на ведомый шкивы вариатора.

ВНИМАНИЕ

ВНИМАНИЕ

Во избежание разрыва

или повреждения корда ремня за-
прещается применять усилие или
какие-либо рычаги для установки
ремня на место.

ПРИМЕЧАНИЕ: Максимальный срок
службы ремня достигается, если ремень
установлен таким образом, что стрелки,
нанесённые на нем, совпадают с направ-
лением его рабочего движения.

mmo2 011 -002 -006_a

1. Стрелки, указывающие направления рабочего

движения ремня

3. Выверните и снимите приспособле-

ние для разведения ведомого шкива.

4. Несколько раз проверните ведомый

шкив, чтобы ремень занял правиль-
ное положение между половинками.

5. Если установлен новый ремень, про-

изведите регулировку ремня по вы-
соте. См. «РЕГУЛИРОВКА РЕМНЯ
ВАРИАТОРА ПО ВЫСОТЕ
».

6. Установите защитный кожух рем-

ня вариатора, см. раздел «ОРГАНЫ
УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДО-
ВАНИЕ
».

7. Установите боковую панель, см. раз-

дел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИБО-
РЫ, ОБОРУДОВАНИЕ
».

Регулировка ремня вариатора по высоте

После установки нового ремня вариа-
тора необходимо проверить его регу-
лировку по высоте.

Регулировка ремня вариатора по высо-
те осуществляется в следующей после-
довательности:

1. Снимите колпачок шнура безопас-

ности (ключ DESS) с контактного
устройства.

2. Снимите защитный кож у х ремня

вариатора, см. раздел «ОРГАНЫ
УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУ-
ДОВАНИЕ
».

3. Отпустите фиксирующий винт.

mmo2 011 -003 -010_a

1. Регулировочная муфта
2. Фиксирующий винт

4. Используя специальное приспосо-

бление для регулировки подвески,
входящее в комплект возимого ин-
струмента, поворачивайте регулиро-
вочную муфту на четверть оборота
за раз, после чего проворачивайте
ведомый шкив, чтобы ремень занял
правильное положение между его
фланцами.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
