93

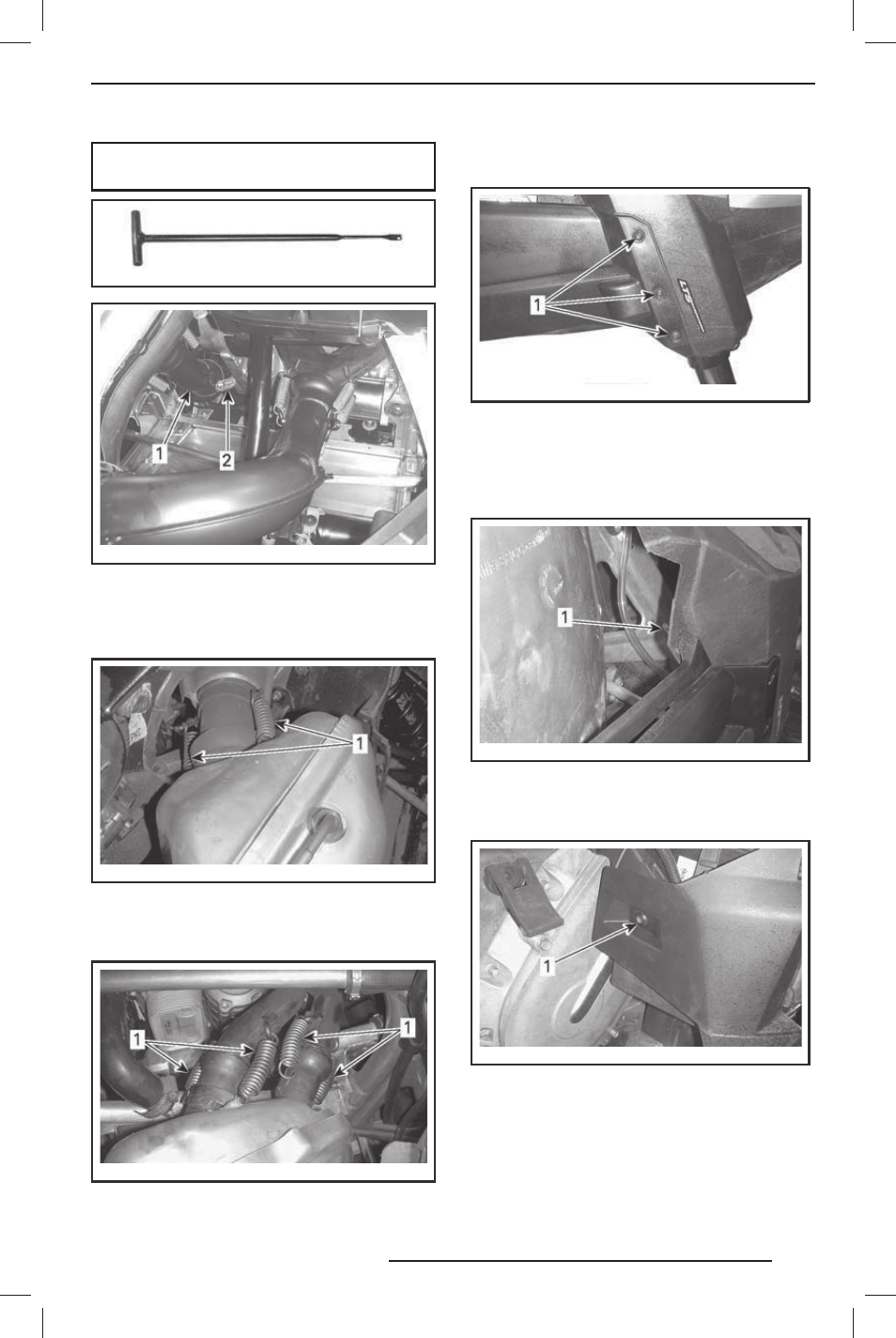

ПРИСПОСОБЛЕНИЕ ДЛЯ СНЯТИЯ/УСТА-
НОВКИ ПРУЖИН (P/N 529 035 983)
529 035 983
mmr201 0-010-0 03_ a
ТИПОВОЙ ВАРИАНТ — 550F (С ПЕРЕДНЕЙ ЧАСТИ
СНЕГОХОДА)
1. Выпускная труба
2. Пружины крепления выпускной трубы к глу-
шителю
mmo2 011 -003 -016_a
ТИПОВОЙ ВАРИАНТ — 600 HO E-TEC (С ПРАВОЙ
СТОРОНЫ СНЕГОХОДА)
1. Пружины крепления настроенной выпускной
трубы к глушителю
mmo2 011 -003 -015_a
ТИПОВОЙ ВАРИАНТ — 600 ACE (С ПРАВОЙ
СТОРОНЫ СНЕГОХОДА)
1. Пружины крепления выпускной трубы к глу-
шителю
4. Выверните винты крепления перед-
ней части правого нижнего поддона.
mmo2 011 -003 -012_a
1. Винты крепления передней части нижнего
поддона
5. Освободите фиксаторы, крепящие
переднюю часть правого нижнего
поддона.
mmo2 011 -003 -013_a
1. Верхний фиксатор нижнего поддона
6. Выверните винт крепления задней
части правого нижнего поддона.
mmo2 011 -003 -014_a
1. Винт крепления задней части нижнего поддона
7. Снимите две пружины крепления глу-
шителя.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
