92

ПРИМЕЧАНИЕ: Наличие металличе-
ских частиц на поверхности магнит-
ной пробки не является признаком
неисправности. При о бнару жении
крупных металлических частиц сними-
те крышку картера цепной передачи
и осмотрите её компоненты.

Удалите металлические частицы с маг-
нитной пробки.

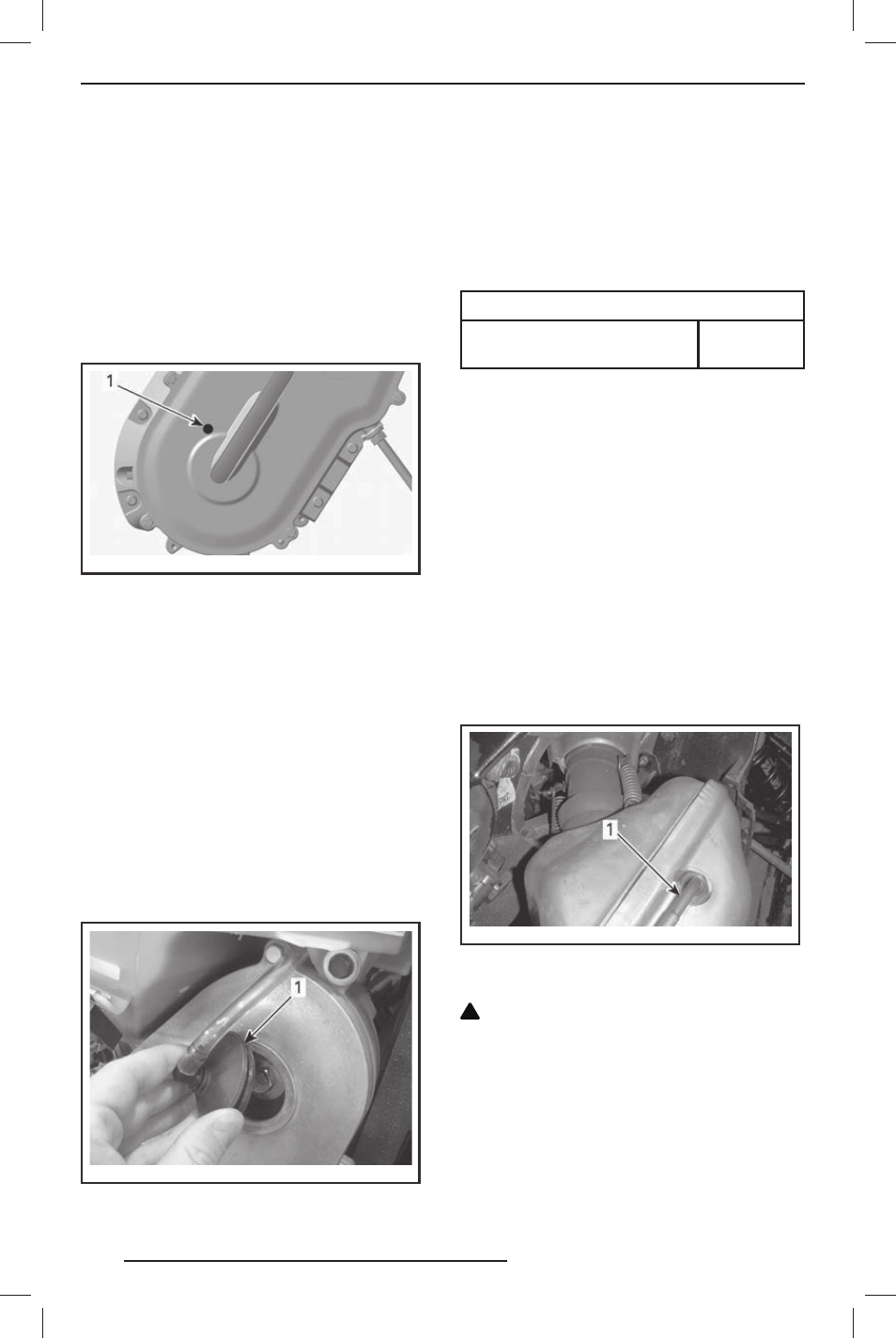

МОДЕЛИ С МЕХАНИЧЕСКИМ РЕВЕРСОМ

mmo2 011 -003 -017_a

ТИПОВОЙ ВАРИАНТ — МОДЕЛИ С МЕХАНИЧЕ-
СКИМ РЕВЕРСОМ
1. Пробка контрольного отверстия

ПРИМЕЧАНИЕ: На моделях с механиче-
ским реверсом следует использовать
контрольное отверстие, расположенное
на крышке картера цепной передачи.

ВСЕ МОДЕЛИ

Уровень масла должен доходить до ниж-
него края контрольного отверстия.

Долив масла в картер цепной
передачи

Снимите пробку контрольного отверстия.

Снимите крышку заливной горловины
картера цепной передачи.

mmo2 009 -003 -009_a

ТИПОВОЙ ВАРИАНТ — ВЕРХНЯЯ ЧАСТЬ КАРТЕ-
РА ЦЕПНОЙ ПЕРЕДАЧИ
1. Крышка заливной горловины

Доливайте масло в картер цепной пере-
дачи через заливное отверстие, пока
масло не начнёт вытекать через кон-
трольное отверстие.

Установите пробку контрольного от-
верстия на место и затяните её указан-
ным моментом.

МОМЕНТ ЗАТЯЖКИ

Пробка контрольного

отверстия

(6 ± 1) Н•м

Установите на место пробку отверстия
для заливки масла.

Приводная цепь

Регулировка натяжения цепи

1. Снимите следующие компоненты, см.

раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ
»:

– капот;
– правую боковую панель.

МОДЕЛИ С ДВИГАТЕЛЕМ 600 HO E-TEC

2. Отсоедините электрический разъ-

ём датчика температуры отработав-
ших газов (Exhaust Gas Temperature
Sensor, EGTS).

mmo2 011 -003 -016_b

1. Датчик температуры отработавших газов (EGTS)

ВСЕ МОДЕЛИ

!

ОСТОРОЖНО При работе с ком-

понентами системы выпуска отра-
ботавших газов используйте сред-
ства индивидуальной защиты глаз.
Проявляйте осторожность при сня-
тии пружин.

3. Используя приведённое ниже при-

спо с о бление, снимите пру ж ины
крепления выпускной трубы к глу-
шителю.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
