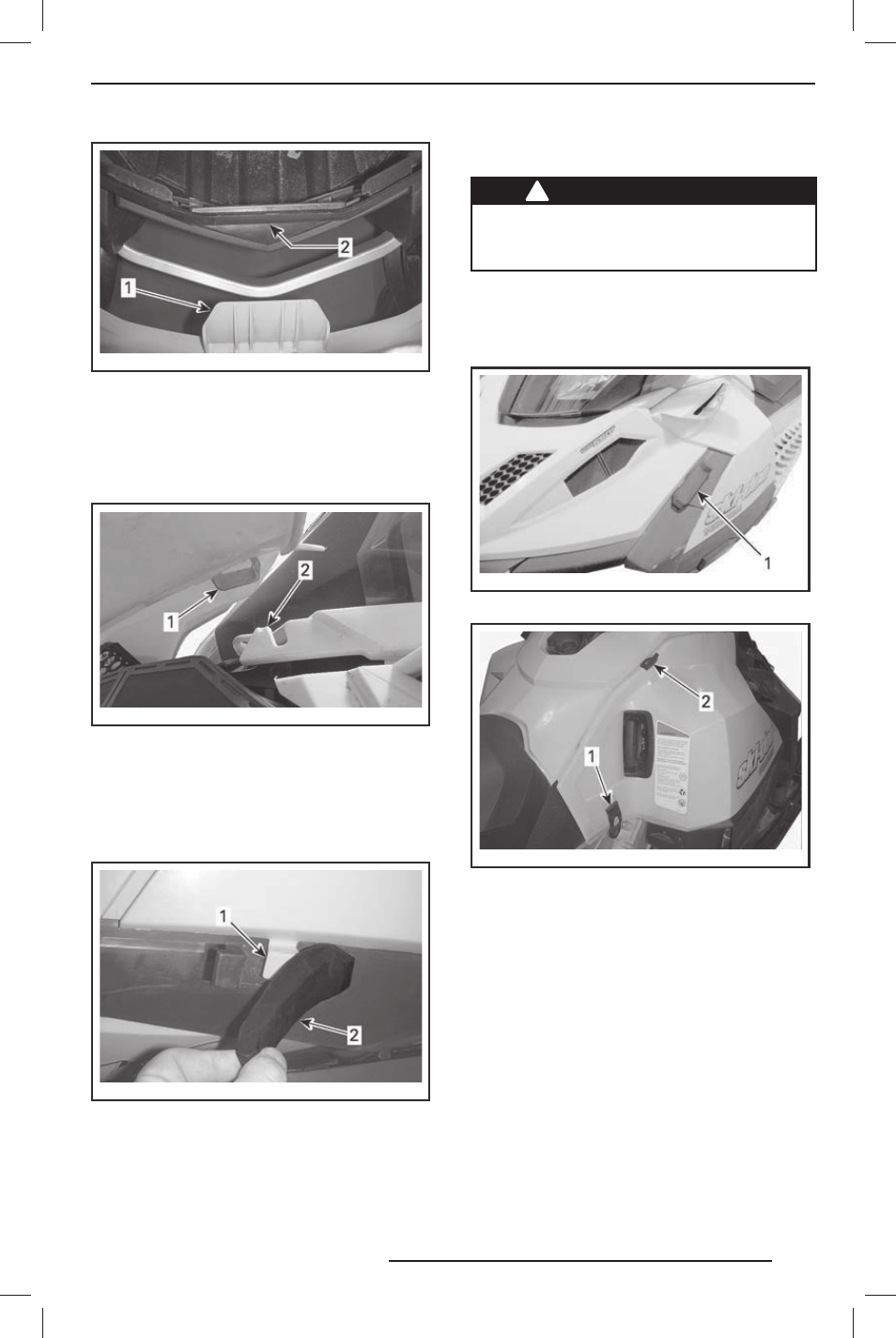

59

mmo2 010 -007 -015_a

1. Передний фиксатор капота
2. Паз нижнего поддона

2. Чтобы закрепить заднюю часть капо-

та на консоли, расположите задние
фиксаторы капота над пазами консо-
ли и опустите капот вниз.

mmo2 010 -007 -016_a

1. Задний фиксатор капота
2. Паз консоли

3. Расположите наружные фиксаторы

капота под передними резиновыми
фиксаторами, закройте резиновые
фиксаторы.

mmo2 010 -007 -017_a

1. Наружный фиксатор капота
2. Передние резиновые фиксаторы

27) Боковые панели

!

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.

Снятие боковой панели

1. Откройте передний, верхний и ниж-

ний резиновые фиксаторы.

mmo2 010 -007 -012_b

1. Передние резиновые фиксаторы

mmo2 010 -007 -018_a

1. Нижний резиновый фиксатор
2. Верхний резиновый фиксатор

2. Потянуть панель назад.

Установка боковой панели

1. Установите нижний передний фикса-

тор в паз нижнего поддона.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
