94

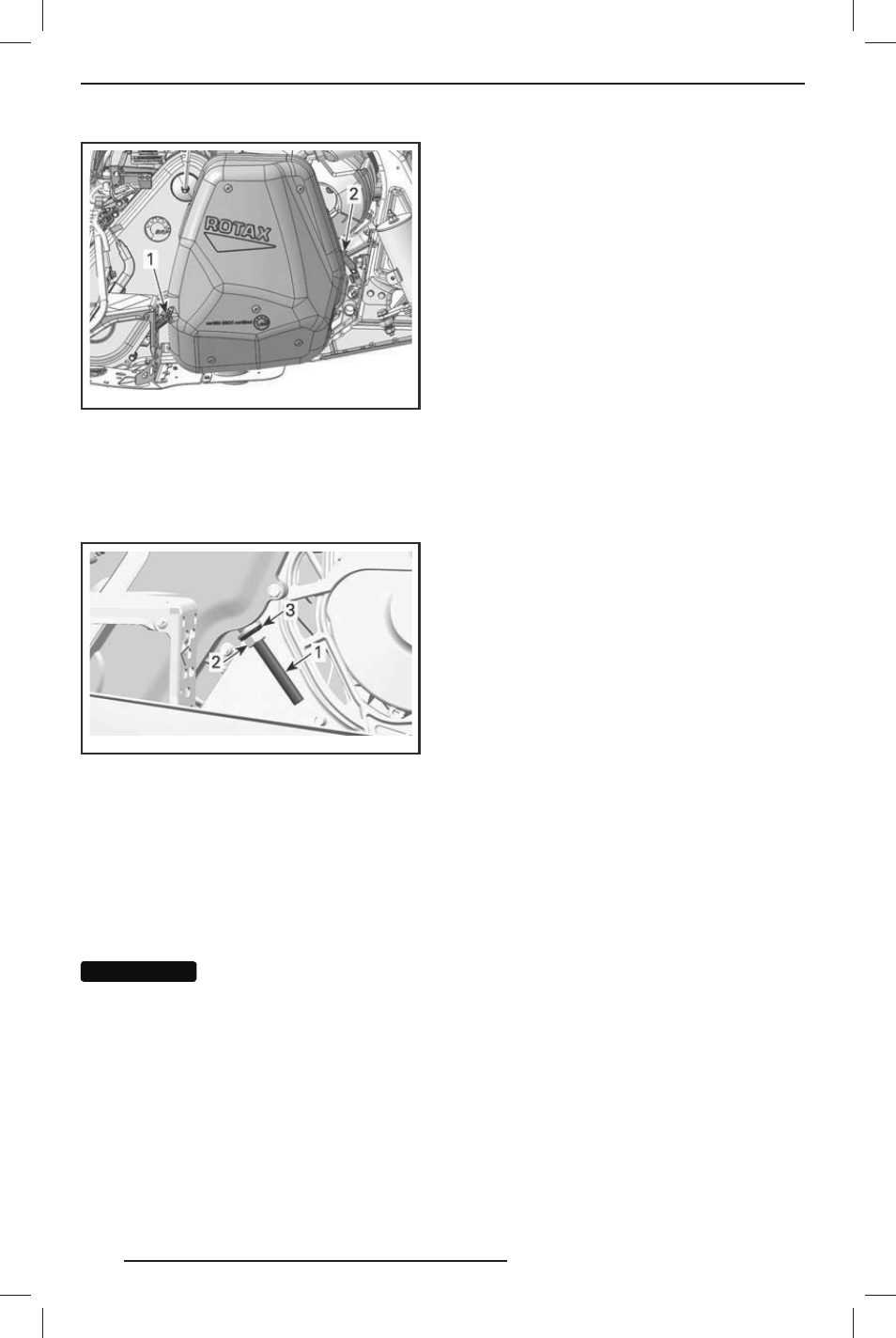

mmr201 0-010-0 05_ a
ТИПОВОЙ ВАРИАНТ
1. Задняя пружина крепления глушителя
2. Передняя пружина крепления глушителя
8. Снимите глушитель.
9. Отверните контргайку натяжителя
на несколько оборотов.
mmr200 9-085-0 02_ a
1. Регулировочный винт натяжения цепи
2. Контргайка
3. Уплотнительная шайба
10. Отверните регулировочный винт
натяжителя на несколько оборотов.
11. Отведите уплотнительную шайбу
назад.
12. При необходимости очистите резь-
бовую часть регулировочного винта.
ВНИМАНИЕ ВНИМАНИЕ Чтобы обеспечить воз-
можность точной регулировки, резь-
бовая часть регулировочного винта
натяжителя должна быть чистой.
13. Затяните регулировочный винт на-
тяжителя от руки.
ПРИМЕЧАНИЕ: Заворачивайте регули-
ровочный винт, пока рука не встретит
ощутимое сопротивление.
14. Удерживая регулировочный винт
натяжителя, затяните контргайку
моментом (36 ± 3) Н•м.
15. Установите на место все ранее сня-
тые компоненты. Убедитесь, что
крюки и пружины установлены на-
дёжно.
Ремень вариатора
Проверка ремня вариатора
Осмотрите ремень вариатора. Ремень
не должен иметь трещин, потёртостей,
признаков ненормального износа (не-
равномерный или односторонний из-
нос, отсутствие внутренних зубцов,
разрывы нитей армирующего корда
и т. д.). Возможные причины ненормаль-
ного износа: неправильная установка
шкивов вариатора, трогание снегохода
при излишне высоких оборотах двига-
теля, когда гусеничная лента примо-
рожена, начало движения до прогрева
двигателя, наличие задиров или загряз-
нение рабочих поверхностей шкивов,
попадание масла на ремень или оста-
точные деформации запасного ремня.
Обратитесь к авторизованному дилеру
Ski-Doo.
Замена ремня вариатора
Снятие ремня вариатора
1. Снимите колпачок шнура безопас-
ности (ключ DESS) с контактного
устройства.
2. Снимите защитный кож у х ремня
вариатора, см. раздел «ОРГАНЫ
УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУ-
ДОВАНИЕ».
3. Чтобы развести фланцы ведомого
шкива, вставьте специальное при-
способление, входящее в комплект
возимого инструмента, в резьбовое
отверстие регулировочной муфты
(см. рисунок).
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
