56

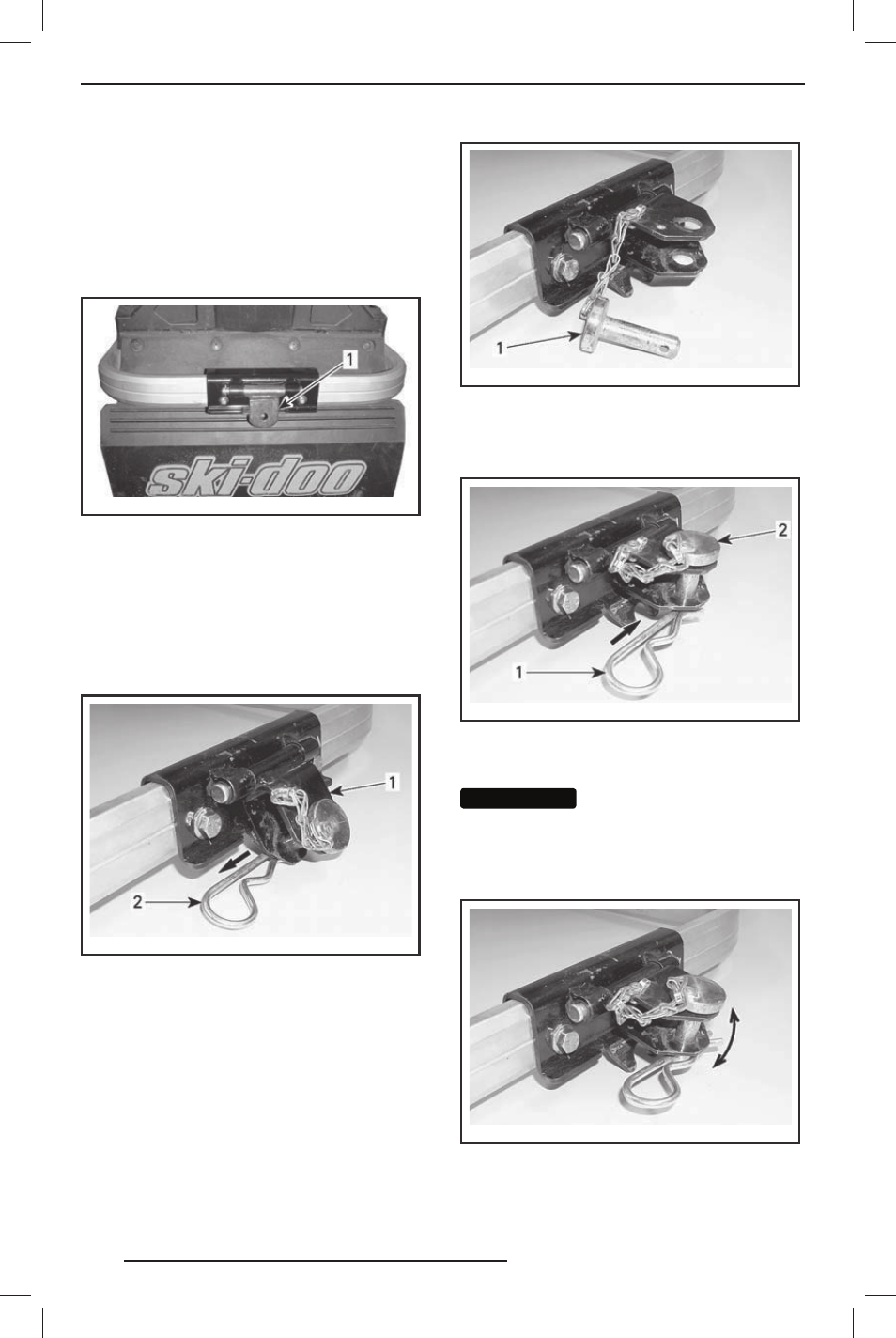

Сцепное устройство
(язычкового типа)
Чтобы прицепить оборудование к сцеп-
ному устройству, закрепите буксиро-
вочную тяг у к проушине сцепного
устройства, используя фиксирующий
палец.
mmo2 011 -002 -100_b
СЦЕПНОЕ УСТРОЙСТВО (ЯЗЫЧКОВОГО ТИПА)
1. Проушина
Сцепное устройство (типа C)
Поря док исполь зов ания сцепного
устройства:
Сняв проволочный фиксатор, отсоеди-
ните сцепное устройство от опоры.
mmo2 008 -003 -070_a
СЦЕПНОЕ УСТРОЙСТВО (ТИПА C)
1. Сцепное устройство
2. Проволочный фиксатор
Извлеките палец из сцепного устрой-
ства и присоедините буксирную тягу.
mmo2 008 -003 -071_a
ТИПОВОЙ ВАРИАНТ
1. Палец
Закрепите палец с помощью проволоч-
ного фиксатора.
mmo2 008 -003 -072_a
ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
2. Палец
ВНИМАНИЕ
ВНИМАНИЕ
Во избежание повреж-
дений снегохода отсоединяйте сцеп-
ное устройство от опоры. Убедитесь,
что при буксировке сцепное устрой-
ство перемещается свободно.
mmo2 008 -003 -073_a
ПРИ БУКСИРОВКЕ СЦЕПНОЕ УСТРОЙСТВО
ДОЛЖНО ПЕРЕМЕЩАТЬСЯ СВОБОДНО
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
