100

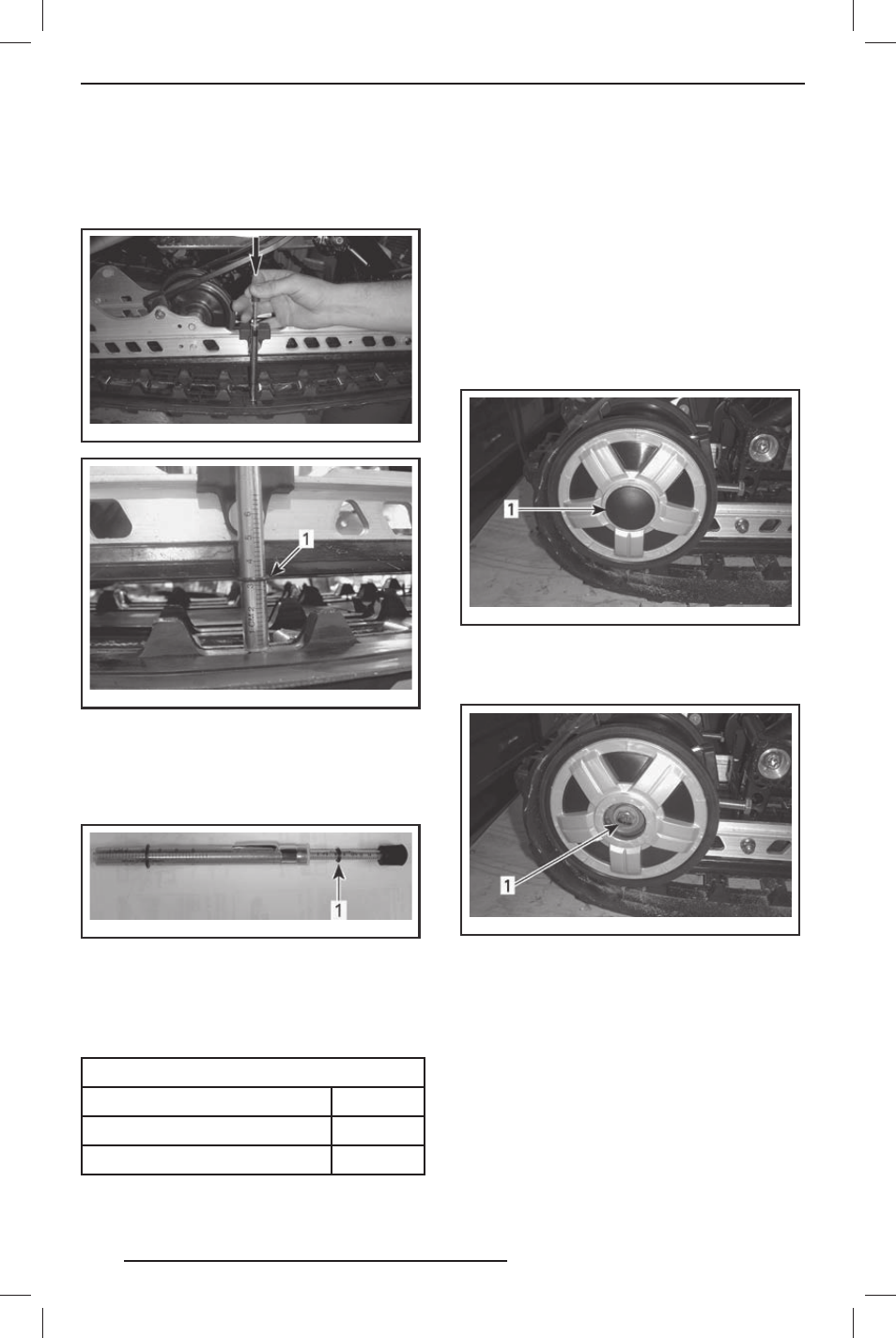

7. Нажмите на инструмент вниз, чтобы
нижнее кольцо оказалось на одном
уровне с нижней частью накладки
опорного полоза.
mmr200 9-133-0 01_ a
mmr200 9-133-0 02_ a
1. Нижнее кольцо инструмента на одном уровне
с нижней частью накладки опорного полоза
8. Считайте величину нагрузки, зафик-
сированную с помощью верхнего
кольца инструмента.
mmr200 9-133-0 03_ a
СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо
9. Полученное значение должно соот-
ветствовать данным, приведённым
в расположенной ниже таблице.
РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ
Величина прогиба (SC-5M) 30–35 мм
Величина прогиба (SC-5U) 40–45 мм
Полученное значение нагрузки 7,3 кг
10. Если полученное значение не со-
ответствует данным, приведённым
в таблице, отрегулируйте натяжение
гусеницы. Более подробная инфор-
мация приведена в параграфе «РЕГУ-
ЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ».
Регулировка натяжения гусеницы
1. Снимите колпачок шнура безопасно-
сти с контактного устройства.
2. Снимите колпачки задних катков
(если установлены).
mmr200 8-048-0 07_ a
1. Колпачок правого заднего направляющего катка
3. Ослабьте болты крепления задних
направляющих катков.
mmr200 8-048-0 08_ a
1. Болт крепления правого заднего направляю-
щего катка
4. Вращением регулировочных болтов
установите требуемое натяжение
гусеницы.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
