102
4.3 Ослабьте стопорные винты за-
днего направляющего катка.
4.4 Подтяните регулировочный болт
на той стороне движителя, где
расстояние между направляющи-
ми гребнями и опорным полозом
наибольшее.

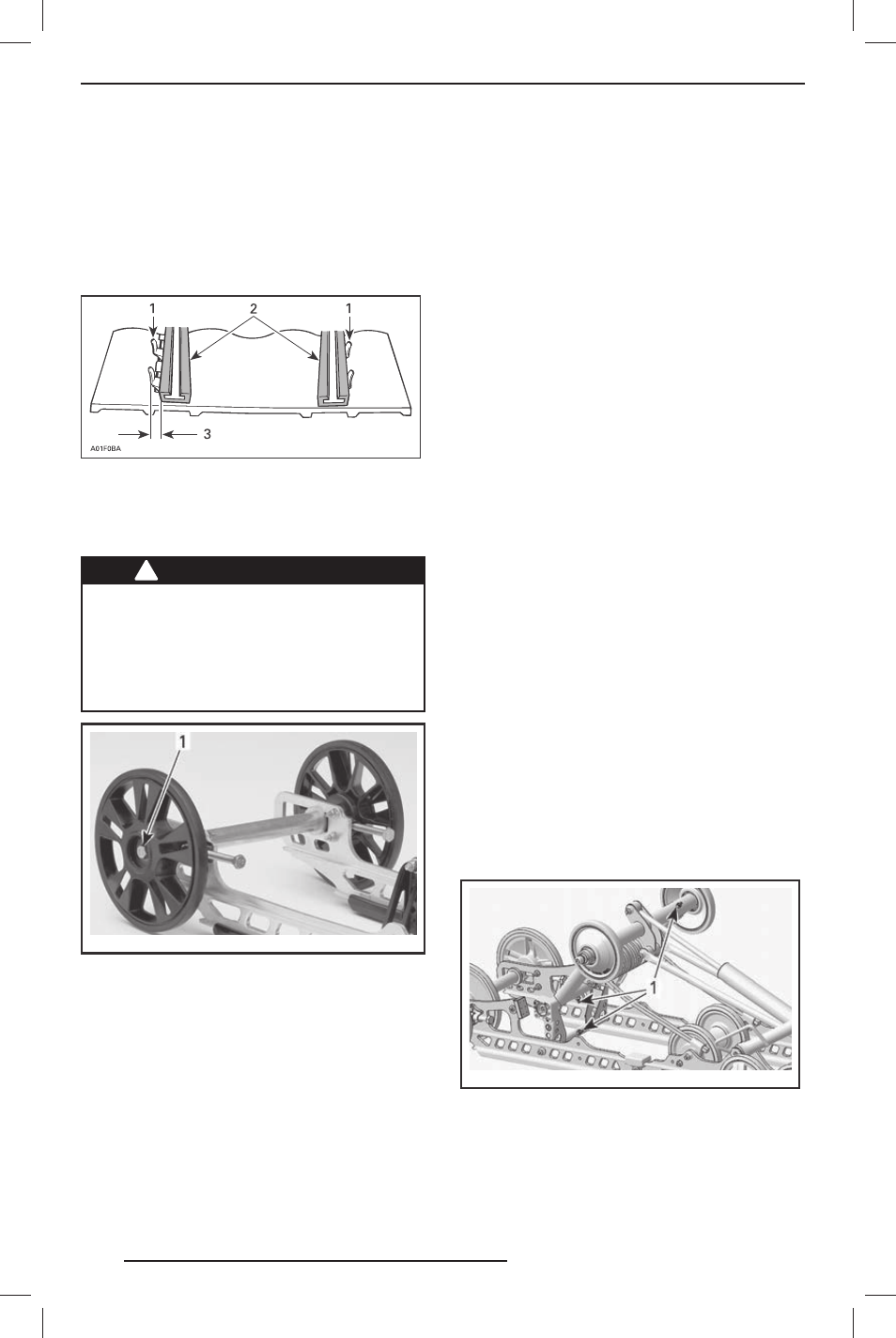

1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой стороне
5. Затяните болты крепления.
! ПРЕДОСТЕРЕЖЕНИЕ
Убедитесь, что крепёжные болты
направляющих катков надёжно за-
тянуты, чтобы избежать самопро-
извольного демонтажа направ-
ляющего катка и последующего
заклинивания гусеницы.
mmo2 008 -003 -047_b
ТИПОВОЙ ВАРИАНТ
1. Затянуть моментом (48 ± 6) Н•м
6. Снова пустите двигатель и на малой
скорости движения гусеничной лен-
ты проверьте симметричность её по-
ложения относительно опорных по-
лозьев.
7. Опустите снегоход на опорную по-
верхность.
8. Установите на место колпачки задних
катков (если имеются).
Подвеска
Состояние задней подвески
Осмотрите все компоненты подвески,
включая накладки опорных полозьев,
пружины, катки и другие детали.
ПРИМЕЧАНИЕ: При движении маши-
ны по снежному покрову снег играет
роль смазки и охладителя поверхно-
сти скольжения. Продолжительное
движение снегохода по обледеневшей
поверхности или по зернистому снегу
приводит к перегреву и преждевремен-
ному износу накладок опорных поло-
зьев гусеницы.
Состояние ленточного
ограничителя
Проверьте ленточный ограничитель
на наличие трещин и признаков изно-
са. Проверьте затяжку резьбовых кре-
пёжных деталей. Проверьте состояние
отверстий в ленточном ограничителе.
При необходимости заменить. Затяните
гайку крутящим моментом (10 ± 1) Н•м.
Смазка компонентов задней
подвески
Смажьте компоненты задней подвески
в местах расположения пресс-маслёнок
синтетической смазкой SUSPENSION
GREASE (P/N 293 550 033). Периодич-
ность обслуживания указана в разделе
«РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУ-
ЖИВАНИЯ».
mmr200 8-048-0 62_ a
SC-5M
1. Пресс-масленки
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
