ru | Источник питания MIC для инфракрасных камер
Источники питания серии MIC
F.01U.141.598 | 1.0 | 2010.01
Инструкция по установке
Bosch Security Systems, Inc.
14. Привод стеклоочистителя входит в стандартную комплектацию источника питания
для ИК-камер. Реле, рассчитанное на 24 В перем. тока, устанавливается через
расположенный на плате предохранитель F S4 (рассчитанного на 2 А). Подключение
к насосу стеклоочистителя сторонних производителей должно выполняться через
HD7.
15. Проверьте стеклоочиститель, нажав красную кнопку SW1.
Светодиод 3 загорается в ответ на команды телеметрии для включения
стеклоочистителя из диспетчерской. Примите во внимание, что программное
обеспечение в камере не дает стеклоочистителю работать более 10 секунд во
избежание опорожнения емкости стеклоочистителя.
16. По завершении подключения подайте питание и убедитесь, что горят все светодиоды,
за исключением светодиода 5. Индикация светодиодов:

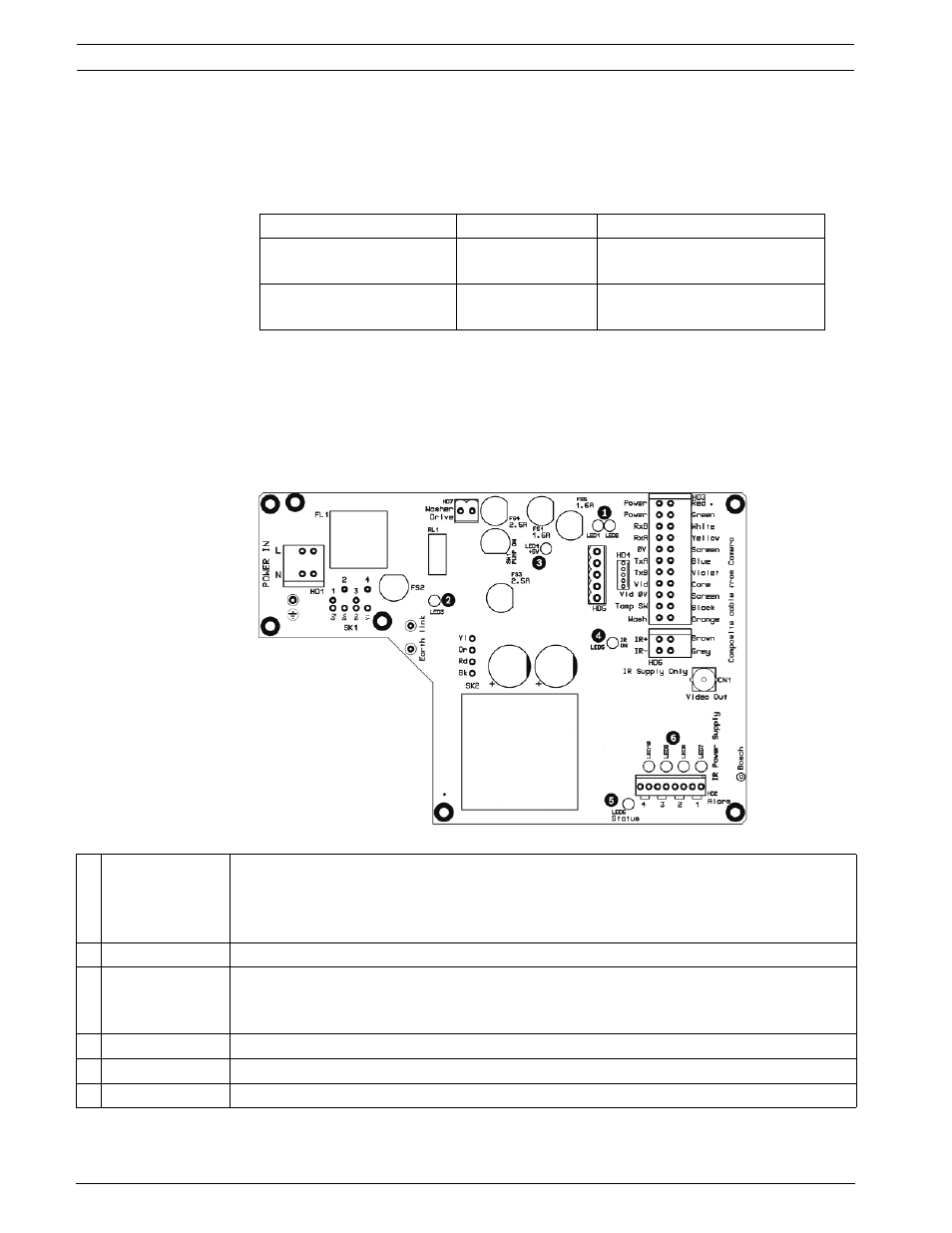

Рисунок 4.6 Положения светодиодов источника питания MIC для ИК-камер
17. Убедившись, что источник питания работает правильно, установите на место крышку
корпуса и плотно привинтите ее.
Сигнал
Соединение
Маркировка печатной платы
Насос стеклоочистителя в
рабочем режиме
HD7, контакт 1
1
Насос стеклоочистителя в
нейтральном режиме
HD 7, контакт 2
2
1
Светодиод 1 и
светодиод 2
Указывают, что с источника питания может быть подано 18 В перем. тока и что
предохранители источника питания целые. Индикации работы линий телеметрии не
предусмотрено, так как это повысит нагрузку на данные линии, что снизит количество
камер, которые могут управляться одной линией телеметрии.
2
Светодиод 3
Загорается при включении реле привода стеклоочистителя.
3
Светодиод 4
Контролирует шину внутреннего питания + 5 В, используемую для управления цепями
интерфейса тревожных сигналов в области HD2. К данной линии +5 В нельзя получить
доступ снаружи.
4
Светодиод 5
Загорается, когда питание ИК-лампы включается телеметрией камеры.
5
Светодиод 6
Светодиодный индикатор состояния. Подает импульсы, когда выбран Multi Alarm.
6
Светодиоды 7-10 Данные светодиоды загораются, когда активна сопутствующая тревога.
