Источники питания серии MIC

Источник питания MIC для неинфракрасных камер | ru

21

Bosch Security Systems, Inc.

Инструкция по установке

F.01U.141.598 | 1.0 | 2010.01

10. Подключите реле датчика несанкционированного доступа к HD2, если необходимо.

11. Проложите коаксиальный кабель через кабельный сальник, обожмите конец кабеля

разъемом BNC, подсоедините коаксиальный видеокабель к клеммной колодке CN1.

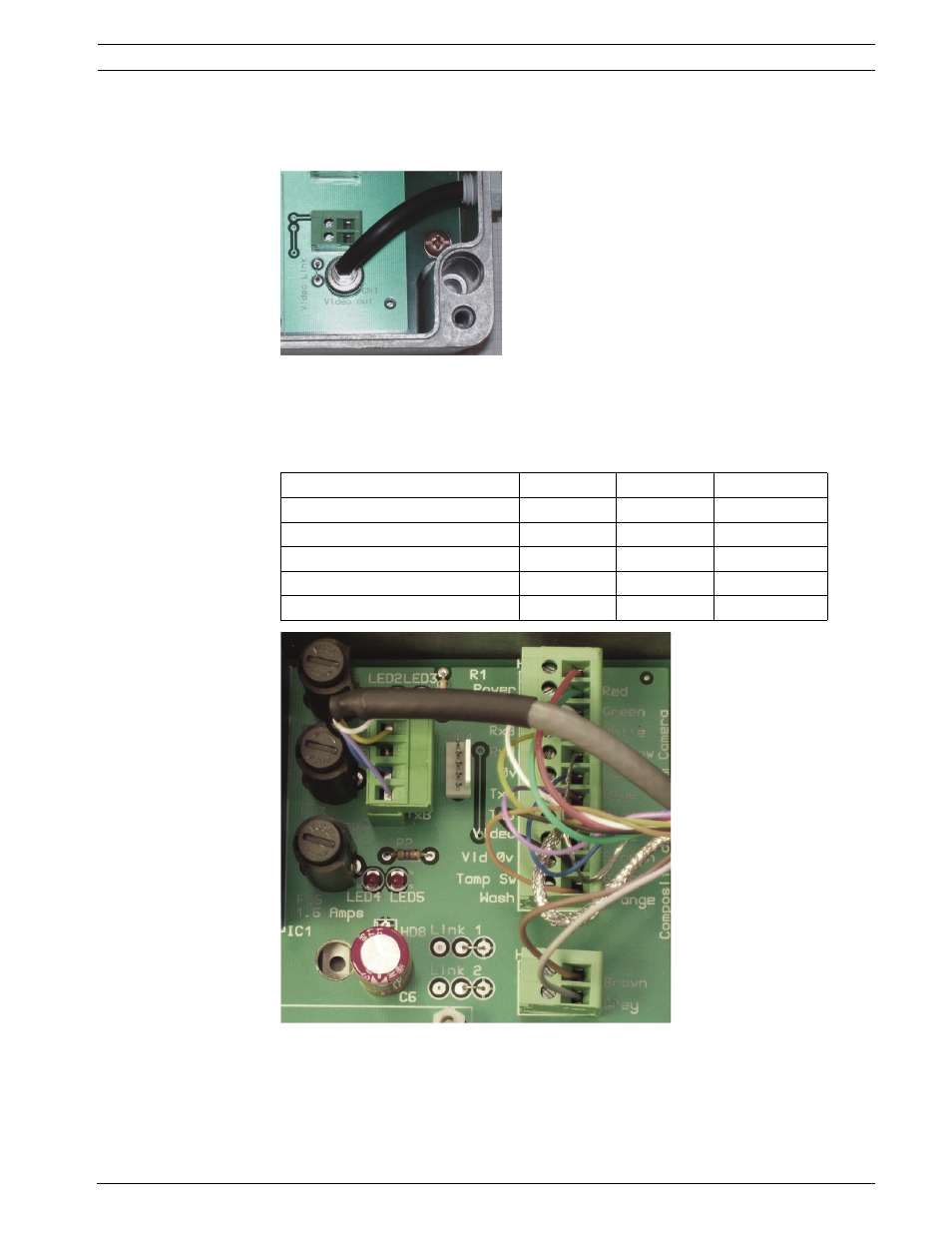

Рисунок 3.7 Подсоединение коаксиального видеокабеля

12. Используйте CN2 для дополнительных плат расширения, например плата

сигнализации с 8 входами или плата Biphase.

13. Обожмите или привинтите соединения телеметрии к клеммным колодкам HD4 и HD5

для подключения камеры MIC к диспетчерской, как показано ниже.

Рисунок 3.8 Соединения телеметрии от HD5

Название сигнала телеметрии

HD3

HD4

HD5

RxB или Rx -

Контакт 3

Контакт 1

Контакт 1

RxA или Rx +

Контакт 4

Контакт 2

Контакт 2

GND

Контакт 5

Контакт 3

Контакт 3

TxA или Tx -

Контакт 6

Контакт 4

Контакт 4

TxB или Tx +

Контакт 7

Контакт 5

Контакт 5
