Источники питания серии MIC

Источник питания MIC для инфракрасных камер | ru

31

Bosch Security Systems, Inc.

Инструкция по установке

F.01U.141.598 | 1.0 | 2010.01

10. Подсоедините коричневый и серый провода для ИК-ламп к HD6.

11. Подсоедините коаксиальный видеокабель к клеммной колодке CN1.

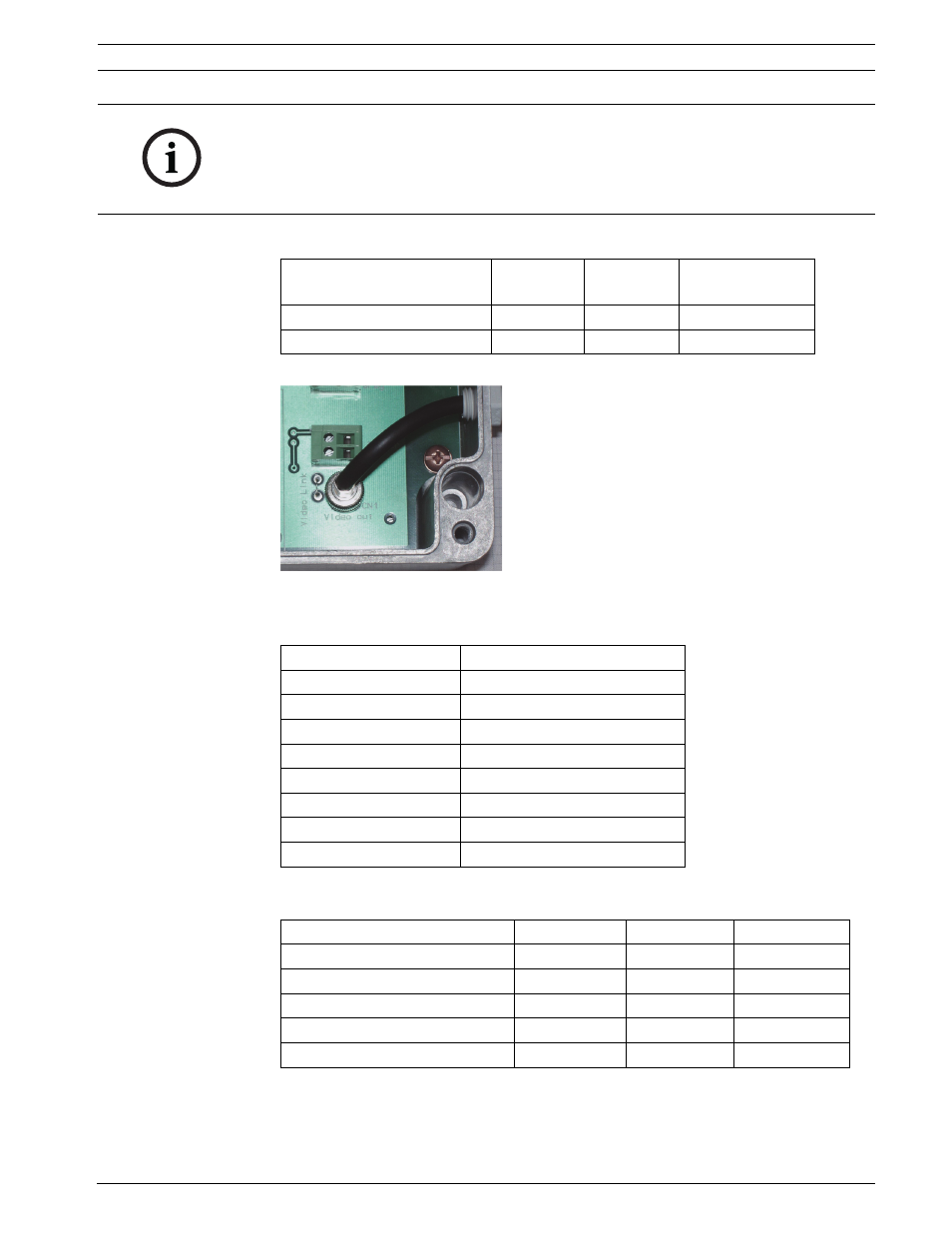

Рисунок 4.5 Подсоединение коаксиального видеокабеля

12. Подсоедините кабели входов сигнализации к HD2, как показано ниже, если

необходимо.

13. Обожмите или привинтите соединения телеметрии к клеммным колодкам HD4 и HD5

для подключения камеры MIC к диспетчерской, как показано ниже.

ЗАМЕЧАНИЕ!
6-мм кольцевая обжимка кабеля заземления должна быть производства компании Tyco

Electronics, 0-0321045-0, PIDG, M6, BLUE, сертификация UL CCN ZMVV, файл E13288.

Подходящий обжимной инструмент для формирования кольцевой обжимки должен быть

типа Davico DHCR15 или аналогичный.

Цвет провода

композитного кабеля

Функция

Клеммная

колодка

Маркировка

печатной платы

Коричневый

ИК-лампа +

HD6-1

IR+

Серый

ИК-лампа -

HD6-2

IR-

Соединение

Функция

HD2, контакт 1

Тревожный сигнал 1

HD2, контакт 2

0 В

HD2, контакт 3

Тревожный сигнал 2

HD2, контакт 4

0 В

HD2, контакт 5

Тревожный сигнал 3

HD2, контакт 6

0 В

HD2, контакт 7

Тревожный сигнал 4

HD2, контакт 8

0 В

Название сигнала телеметрии

HD3

HD4

HD5

RxB или Rx -

Контакт 3

Контакт 1

Контакт 1

RxA или Rx +

Контакт 4

Контакт 2

Контакт 2

GND

Контакт 5

Контакт 3

Контакт 3

TxA или Tx -

Контакт 6

Контакт 4

Контакт 4

TxB или Tx +

Контакт 7

Контакт 5

Контакт 5
