Источники питания серии MIC
Источник питания MIC для неинфракрасных камер | ru
15
Bosch Security Systems, Inc.
Инструкция по установке
F.01U.141.598 | 1.0 | 2010.01

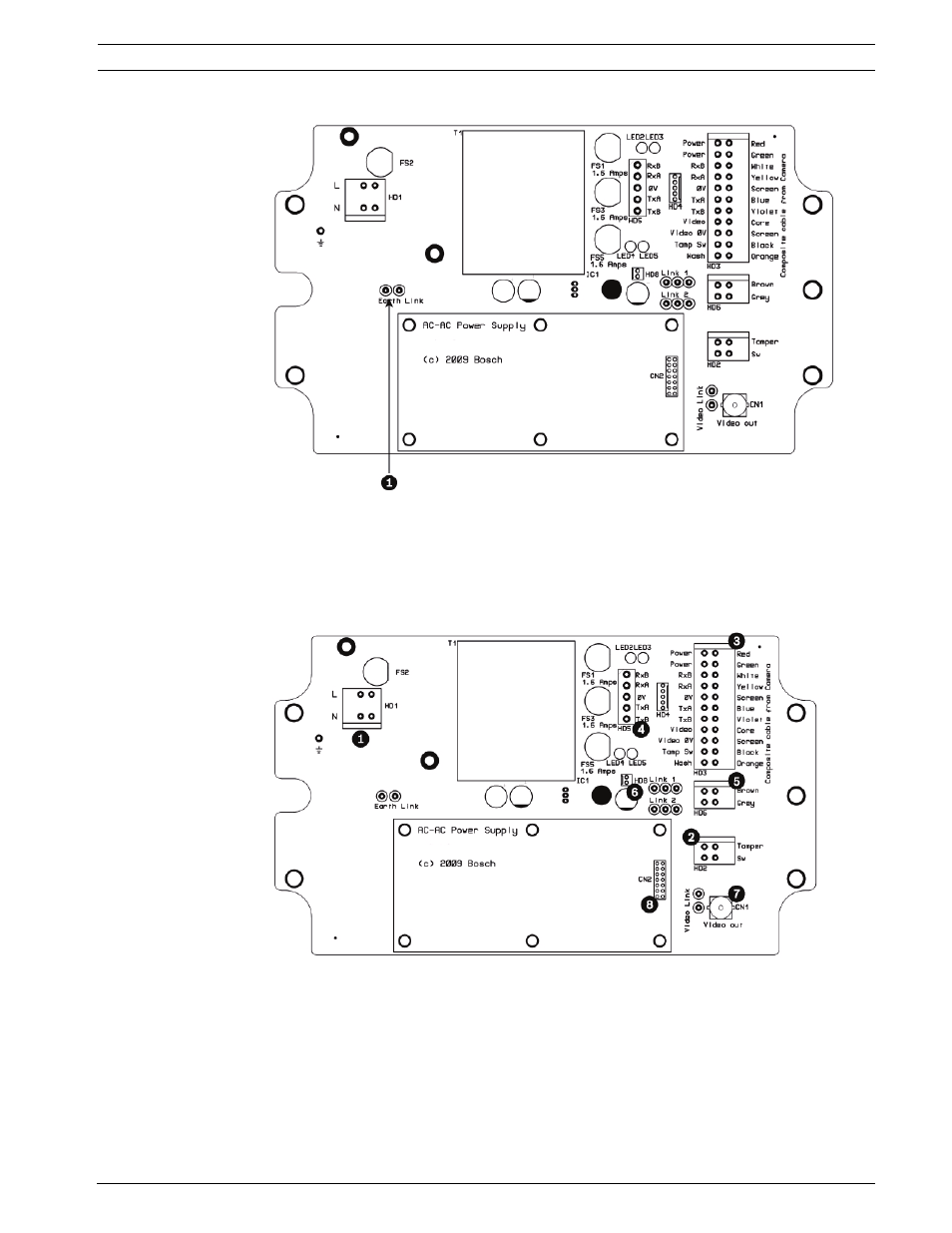

Рисунок 3.1 Расположение заземляющего контакта
3.2
Схема и соединения источника питания для
неинфракрасных камер
На следующем рисунке показаны соединения печатной платы источника питания:
Рисунок 3.2 Схема MIC-240PSU-UL
