Источники питания серии MIC
Источник питания MIC для неинфракрасных камер | ru
19
Bosch Security Systems, Inc.
Инструкция по установке
F.01U.141.598 | 1.0 | 2010.01
6.
Осторожно подсоедините провод под напряжением и нейтральный провод к
соответствующим зажимным контактам HD1, как показано ниже, а также указано на
печатной плате (рядом с разъемом, не видимо на рисунке выше).
7.
Соедините обжимом 6-мм глухой полюсный наконечник (входит в комплект) с
проводом заземления на шнуре питания с помощью медных шайб. Осторожно
скрепите соединенные части болтом с зажимом заземления с крышкой и проводами
заземления печатной платы, как показано ниже. Затяните кабельный сальник для
закрепления и заизолируйте шнур питания.

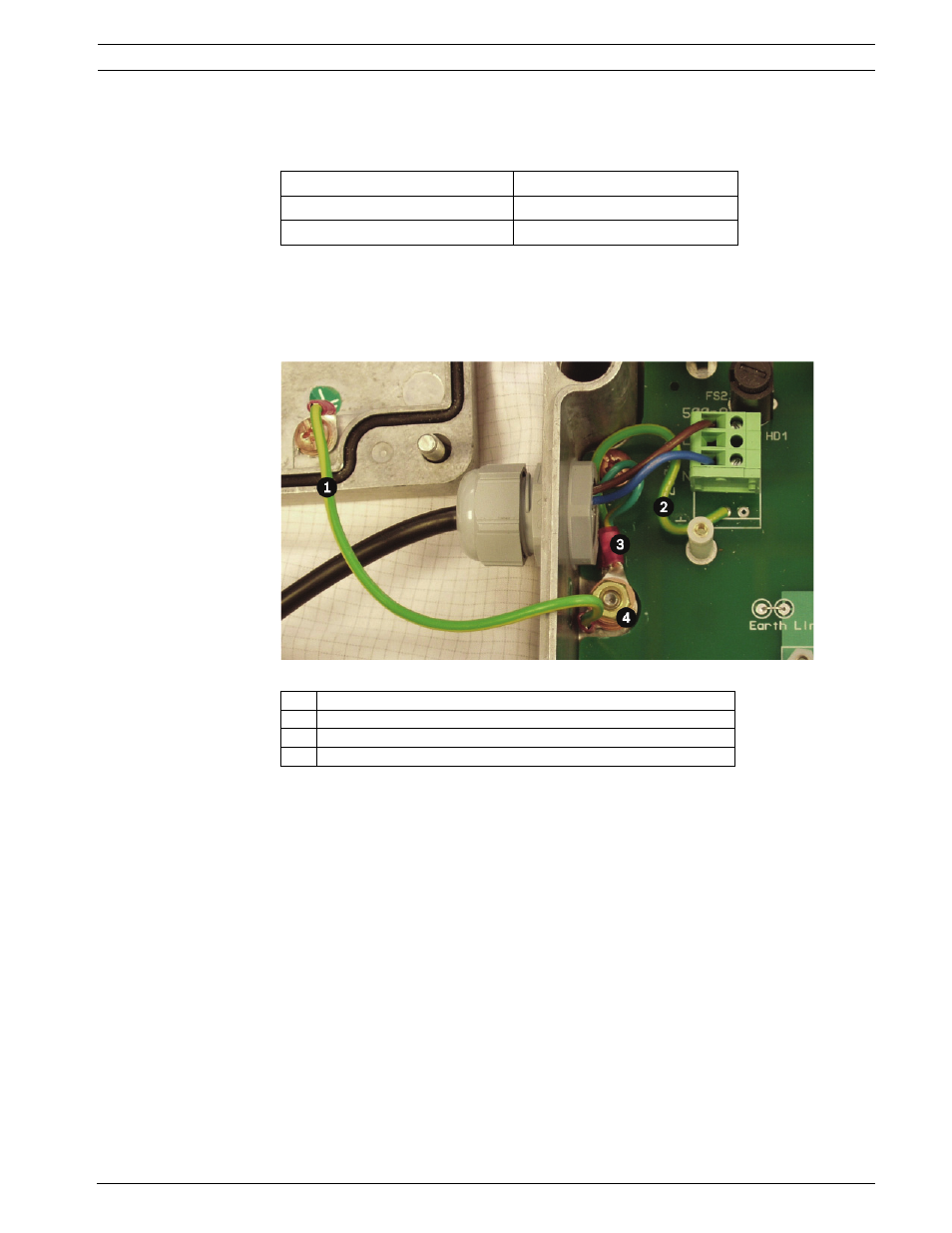

Рисунок 3.5 Сетевой кабель, подключенный к HD1, с клеммными соединениями заземления
8.
Прикрепите обратно экран клеммной колодки сетевого входа, стараясь не сдавить
провода, и плотно завинтите, как показано на Рисунок 3.3.
9.
Проложите экранированный композитный кабель через металлический сальник M16;
подсоедините экранированный композитный кабель к зажимному контакту HD3, как
показано ниже и указано на печатной плате. По завершении затяните кабельный
сальник для плотной фиксации экранированного кабеля.
Маркировка печатной платы
Обозначение клемм
Под напряжением
HD1-L
Нейтральный
HD1-N
1
Кабель заземления корпуса крышки
2
Провод заземления от печатной платы источника питания
3
Провод заземления от сетевого шнура
4
Зажим заземления корпуса
