4.1 Заземляющий контакт печатной платы
На печатной плате имеется одно соединение сразу под крышкой клеммной колодки
сетевого питания, как показано ниже, которое позволяет настраивать источник питания в
соответствии с различными схемами заземления.

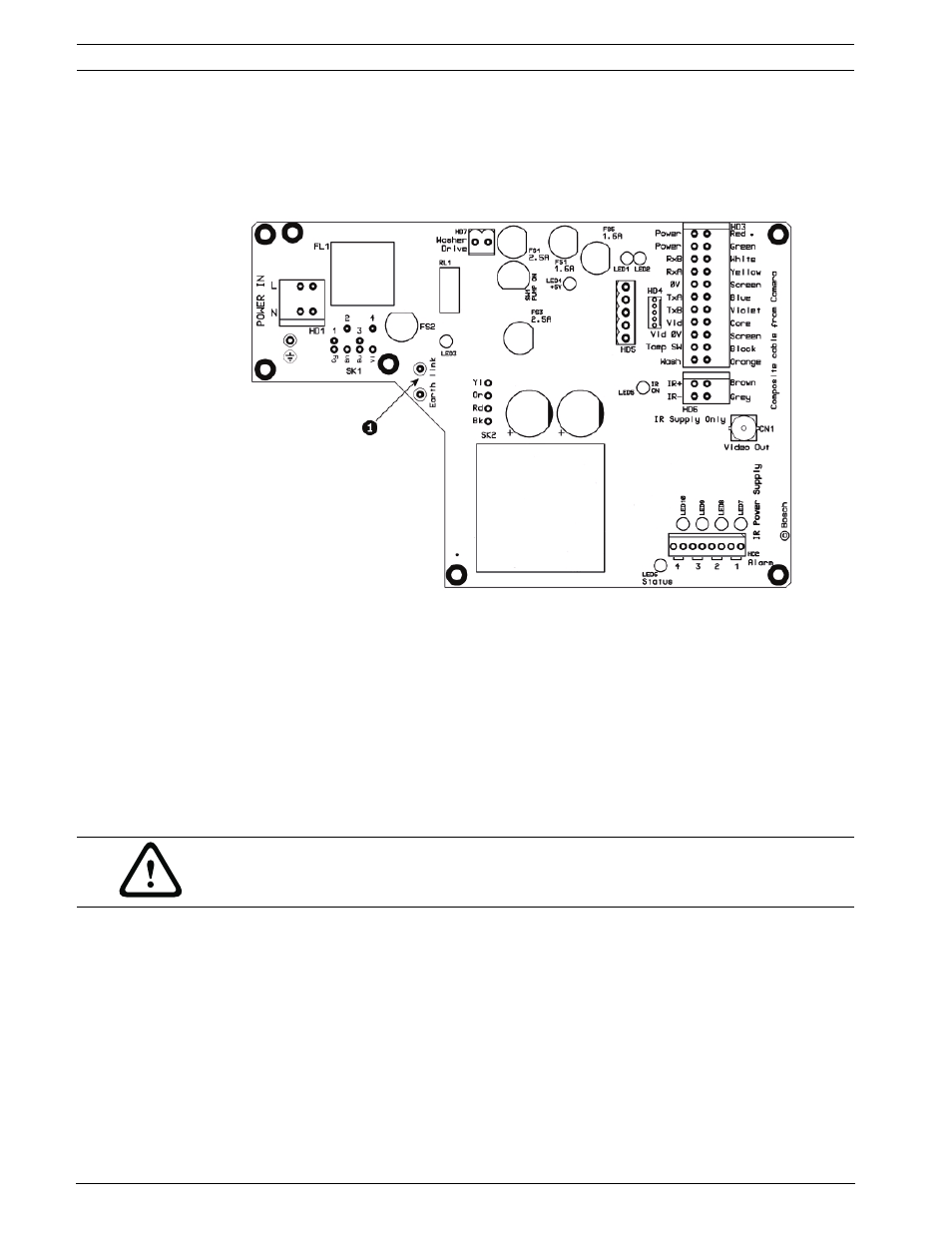

Рисунок 4.1 Заземление источника питания для ИК-камер
Заземляющий контакт (пункт 1 выше) должен быть разомкнут, если имеется отдельное
соединение между видеоэкраном и заземлением. Обычно это имеет место в медных
соединенных системах, где все медные коаксиальные видеокабели проложены обратно в
диспетчерскую для подключения к центральной точке заземления. Если оптоволоконные
или другие непрямые соединения используются в диспетчерской для приема и передачи
данных, заземляющий контакт следует оставить без изменений, при условии, что он
является единственной базовой точкой для камеры и заземления.
4.2 Характеристики предохранителей
ВНИМАНИЕ!
Для обеспечения постоянной защиты от возгорания, повреждения или травмы следует
использовать только плавкие предохранители того же типа и с теми же характеристиками.
