ru | Источник питания MIC для инфракрасных камер
Источники питания серии MIC
F.01U.141.598 | 1.0 | 2010.01
Инструкция по установке
Bosch Security Systems, Inc.

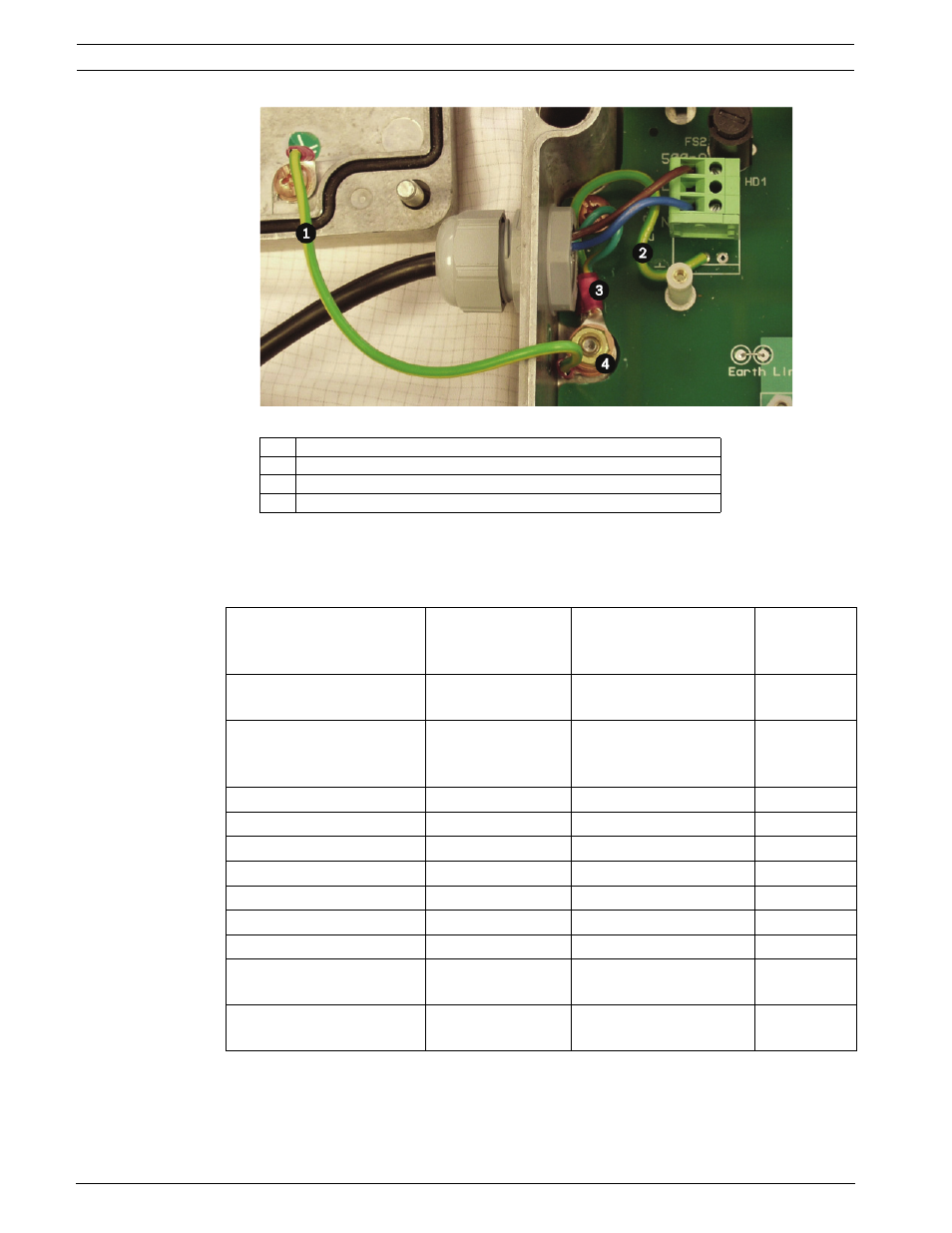

Рисунок 4.4 Сетевой кабель, подключенный к HD1, с клеммными соединениями заземления
8.
Проложите остальные видеокабели и кабели устройств телеметрии через отверстия
сальника, имеющие соответствующий размер.
9.
Подсоедините композитный кабель к HD3 в соответствии с цветовой маркировкой,
как показано ниже:
1
Кабель заземления корпуса крышки
2
Провод заземления от печатной платы источника питания
3
Провод заземления от сетевого шнура
4
Зажим заземления корпуса
Цвет провода
композитного кабеля
Функция
Клеммная колодка
источника питания MIC
Маркировка
печатной
платы
Красный
Питание от сети
переменного тока
HD3-1
Питание
Зеленый
Возврат питания от
сети переменного
тока
HD3-2
Питание
Белый
RX +
Hd3-3
RxB
Желтый
Rx -
HD3-4
RxA
Провод стока
Заземление
HD3-5
GND
Синий
Tx -
HD3-6
TxA
Фиолетовый
Tx +
HD3-7
TxB
Коаксиальный провод
Видео
HD3-8
Видео
Коаксиальный экран
Возврат видео
HD3-9
Vid 0V
Черный (опционально)
Датчик вскрытия
корпуса
HD3-10
Tamp Sw
Оранжевый (опционально)
Привод
стеклоочистителя
HD3-11
Wash
(промывка)
