Источники питания серии MIC
Источник питания MIC для инфракрасных камер | ru
29
Bosch Security Systems, Inc.
Инструкция по установке
F.01U.141.598 | 1.0 | 2010.01
3.
Откройте корпус источника питания, отвинтите винты M3 на внутреннем экране и
отложите их; удалите внутренний экран, закрывающий клеммную колодку HD1
кабеля питания от сети. При удалении данного экрана обеспечивается доступ к
заглушке M20, снятие которой позволит проложить подходящий кабелепровод или
кабельный сальник.

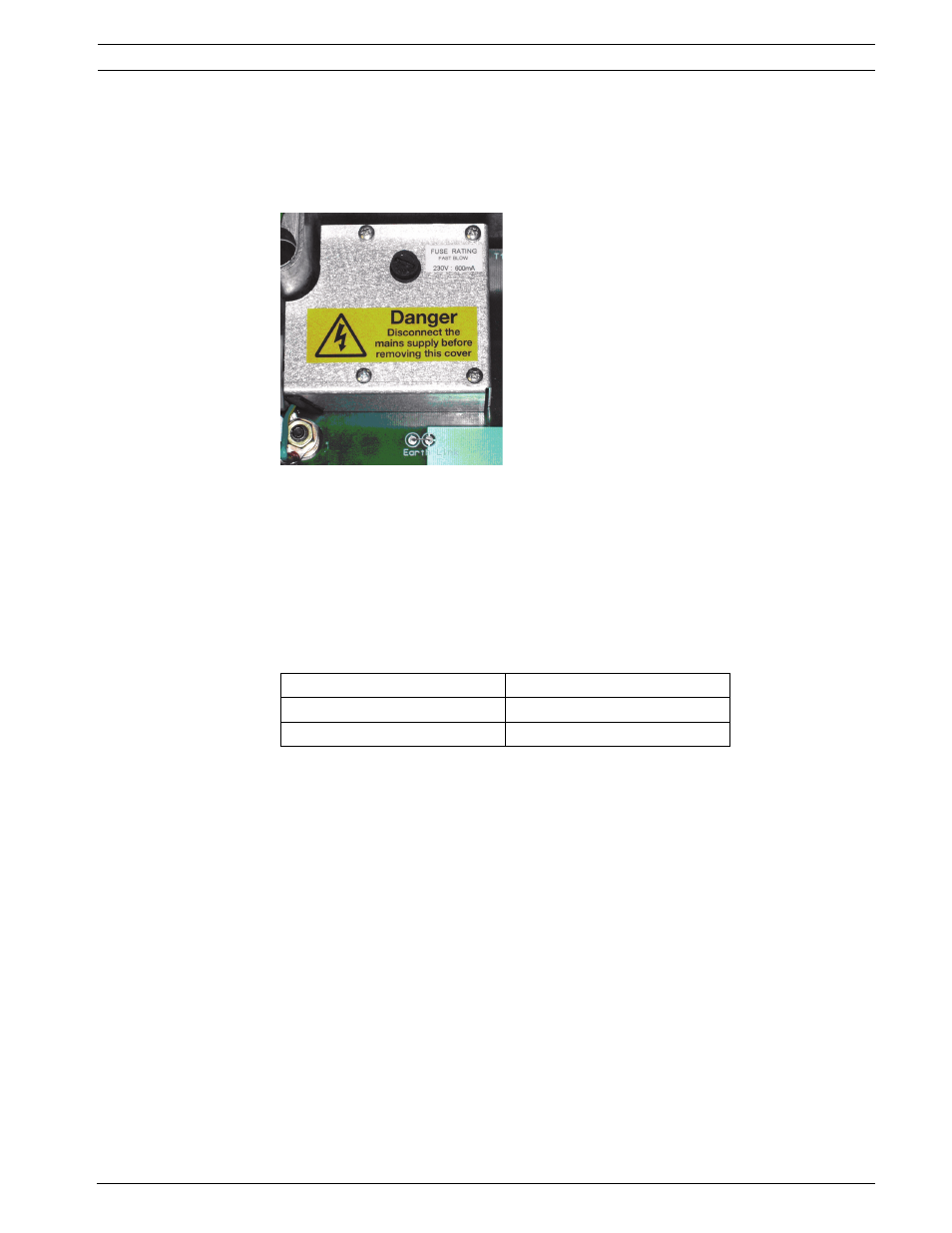

Рисунок 4.3 Внутри корпуса источника питания установлен экран клеммной колодки входа высокого
напряжения.
4.
При использовании кабелепровода для шнура питания удалите заглушку M20,
установите кабелепровод M20 на место и закрепите, как рекомендует производитель
кабелепровода.
5.
При использовании шнура питания без кабелепровода удалите заглушку M20 и
установите вместо нее кабельный сальник M20. Примите во внимание, что проще
проложить шнур через сальник вне корпуса, а потом подсоединить кабельный
сальник к корпусу.
6.
Подсоедините шнур питания к HD1, соблюдая полярность, как показано ниже.
7.
Соедините обжимом 6-мм глухой полюсный наконечник (входит в комплект) с
проводом заземления на шнуре питания с помощью медных шайб. Осторожно
скрепите соединенные части болтом с зажимом заземления с крышкой и проводами
заземления печатной платы, как показано ниже. Затяните кабельный сальник для
закрепления и заизолируйте шнур питания.
Маркировка печатной платы
Обозначение клемм
Под напряжением
HD1-L
Нейтральный
HD1-N
