ru | Источник питания MIC для неинфракрасных камер
Источники питания серии MIC
F.01U.141.598 | 1.0 | 2010.01
Инструкция по установке
Bosch Security Systems, Inc.

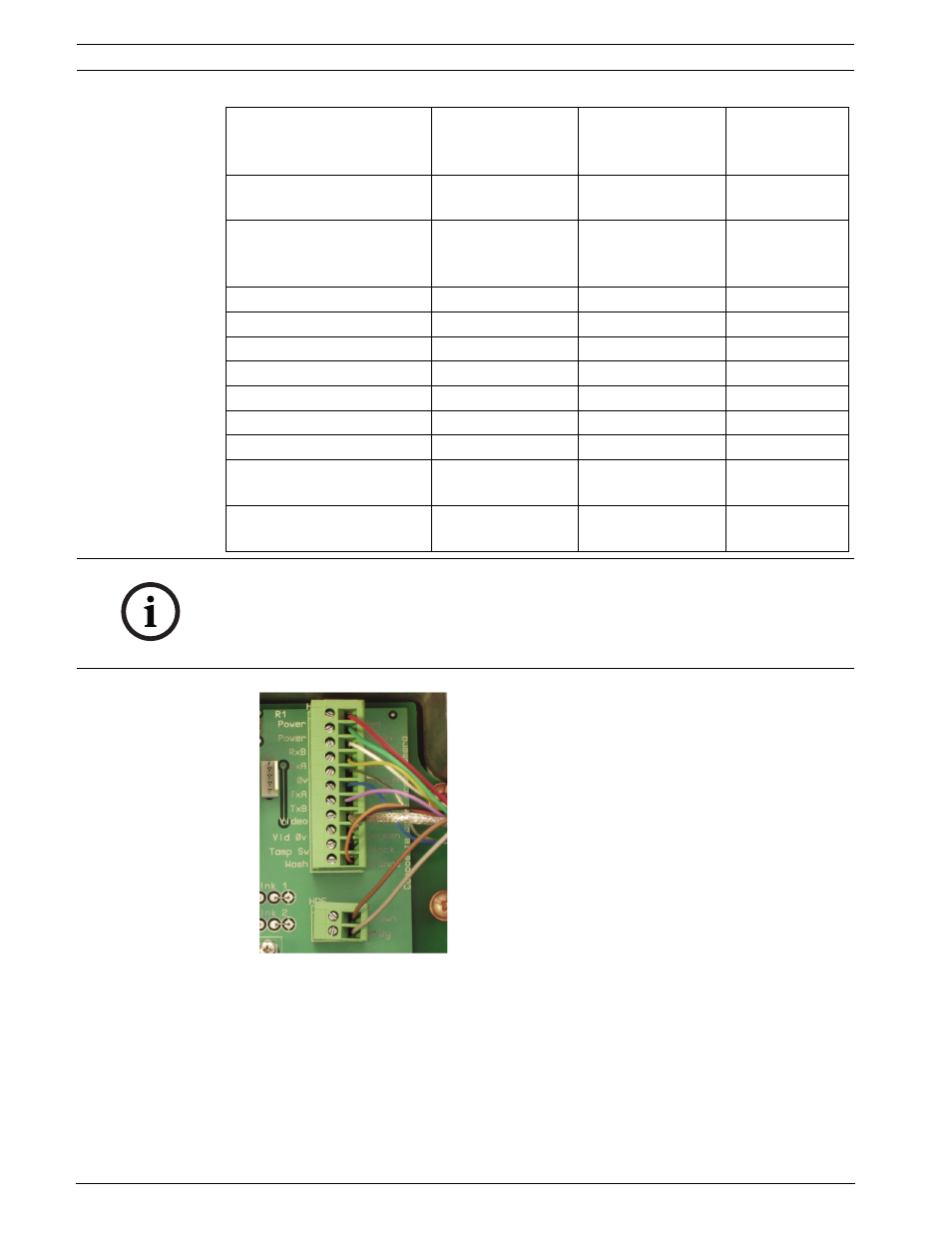

Рисунок 3.6 Экранированный композитный кабель, подключенный к HD3
Цвет провода
композитного кабеля
Функция
Клеммная
колодка источника
питания MIC
Маркировка
печатной
платы
Красный
Питание от сети
переменного тока
HD3-1
Питание
Зеленый
Возврат питания от
сети переменного
тока
HD3-2
Питание
Белый
RX +
HD3-3
RxB
Желтый
Rx -
HD3-4
RxA
Провод стока
Заземление
HD3-5
GND
Синий
Tx -
HD3-6
TxA
Фиолетовый
Tx +
HD3-7
TxB
Коаксиальный провод
Видео
HD3-8
Видео
Коаксиальный экран
Возврат видео
HD3-9
Vid 0V
Черный (опционально)
Датчик вскрытия
корпуса
HD3-10
Tamp Sw
Оранжевый (опционально)
Привод
стеклоочистителя
HD3-11
Wash
(промывка)
ЗАМЕЧАНИЕ!
6-мм кольцевая обжимка кабеля заземления должна быть производства компании Tyco
Electronics, 0-0321045-0, PIDG, M6, BLUE, сертификация UL CCN ZMVV, файл E13288.
Подходящий обжимной инструмент для формирования кольцевой обжимки должен быть
типа Davico DHCR15 или аналогичный.
