Источники питания серии MIC
Источник питания MIC для инфракрасных камер | ru
27
Bosch Security Systems, Inc.
Инструкция по установке
F.01U.141.598 | 1.0 | 2010.01
Источник питания оснащен пятью (5) 20-мм плавкими предохранителями,
выполняющими следующие функции:
4.3
Схема и соединения источника питания MIC для ИК-камер

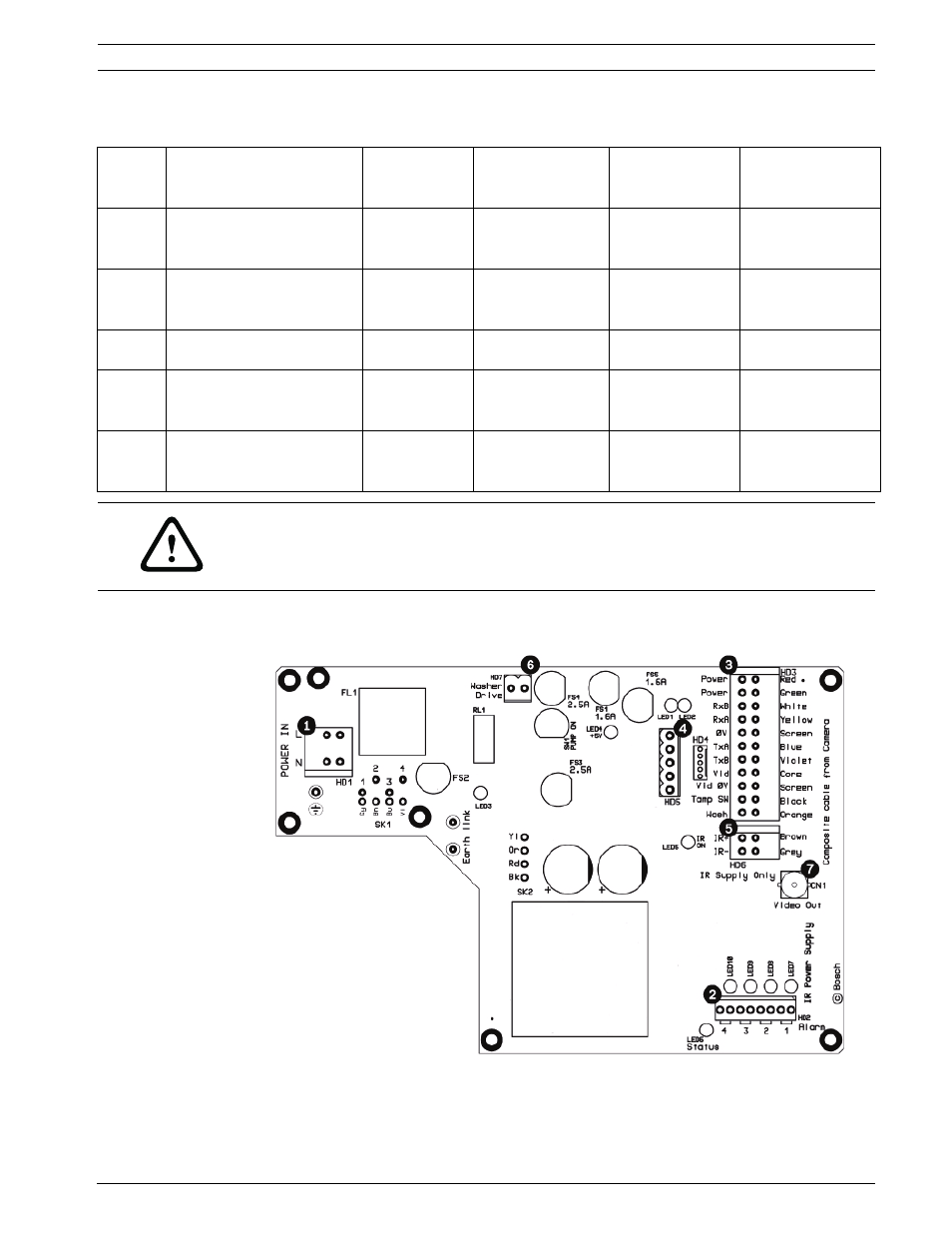

Рисунок 4.2 Схема MIC-IR-240PSU
Предохр
анитель
Функция
Тип
Характеристики
для 240 В,
основная защита
Характеристики
для 115 В,
основная защита
Характеристики
для 24 В,
основная защита
FS1
Вторичный
предохранитель 18 В
перем. тока. Питание к MIC
В стеклянном
корпусе
1,6 А, быстро
перегорающий
1,6 А, быстро
перегорающий
1,6 А, быстро
перегорающий
FS2
Предохранитель входа
питания от сети для
трансформатора
В
керамическом
корпусе
600 мА, быстро
перегорающий
1,0 А, быстро
перегорающий
2,5 A, быстро
перегорающий
FS3
Предохранитель питания
для ИК-ламп
В стеклянном
корпусе
2,5 A, быстро
перегорающий
2,5 A, быстро
перегорающий
2,5 A, быстро
перегорающий
FS4
Предохранитель для
привода стеклоочистителя
В
керамическом
корпусе
2,5 A, быстро
перегорающий
2,5 A, быстро
перегорающий
2,5 A, быстро
перегорающий
FS5
Вторичный
предохранитель 18 В
перем. тока. Питание к MIC
В стеклянном
корпусе
1,6 А, быстро
перегорающий
1,6 А, быстро
перегорающий
1,6 А, быстро
перегорающий
ПРЕДУПРЕЖДЕНИЕ!
Установка предохранителей с характеристиками, отличающимися от указанных выше,
аннулирует гарантию на продукт и может привести к повреждению продукта или травме
установщика.
