3. Откройте корпус источника питания, отвинтите винты M3 на внутреннем экране и
отложите их; удалите внутренний экран, закрывающий клеммную колодку HD1
кабеля питания от сети. При удалении данного экрана обеспечивается доступ к
заглушке M20, снятие которой позволит проложить подходящий кабелепровод или
кабельный сальник.

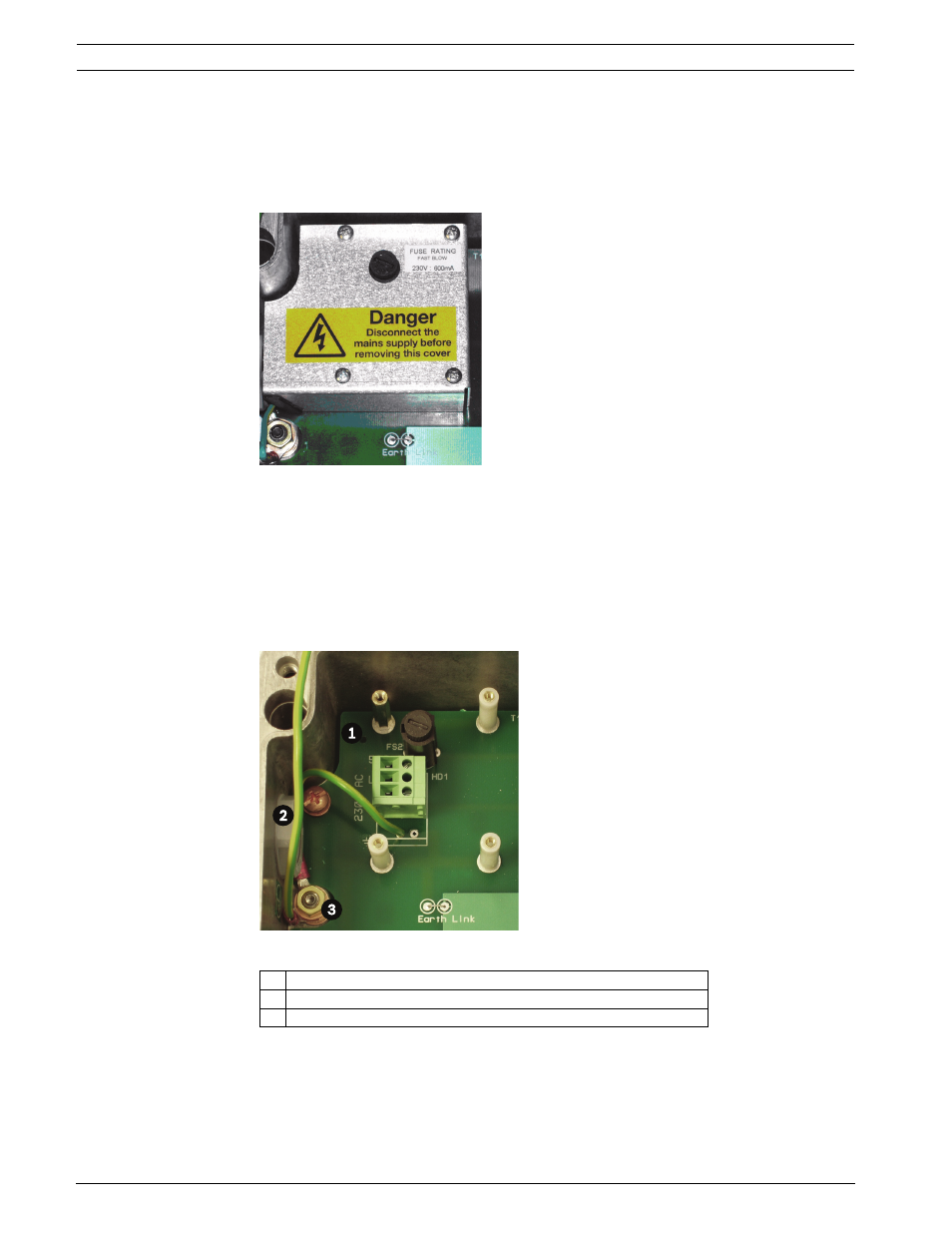

Рисунок 3.3 Внутри корпуса источника питания установлен экран клеммной колодки входа высокого
напряжения.
4. При использовании кабелепровода для шнура питания удалите заглушку M20 и
установите вместо нее кабелепровод M20. Закрепите в соответствии с
рекомендациями производителя кабелепровода.
5. При использовании шнура питания без кабелепровода удалите заглушку M20 и
установите вместо нее кабельный сальник M20, как показано ниже. Примите во
внимание, что проще проложить шнур через сальник вне корпуса, а потом
подсоединить кабельный сальник к корпусу.
Рисунок 3.4 Клеммная колодка входа питания от сети с удаленным экраном, клеммой HD1 и
установленным кабельным сальником.
1 Провод заземления к печатной плате источника питания
2 Провод заземления к крышке корпуса
3 Зажим заземления
