Ввод в эксплуатацию камеры серии MIC с нагревателем
Данные инструкции относятся только к источникам питания MIC для неинфракрасных
камер.
На печатной плате источника питания имеется два соединения, которые необходимо
изменить, чтобы сделать возможной работу нагревателей.
Чтобы сделать возможной работу нагревателей, выполните следующее:
1.
Отключите источник питания от сети.
2.
Расположите соединения печатной платы рядом с HD6 (пункт 1 ниже), параметр по
умолчанию - 0 В.

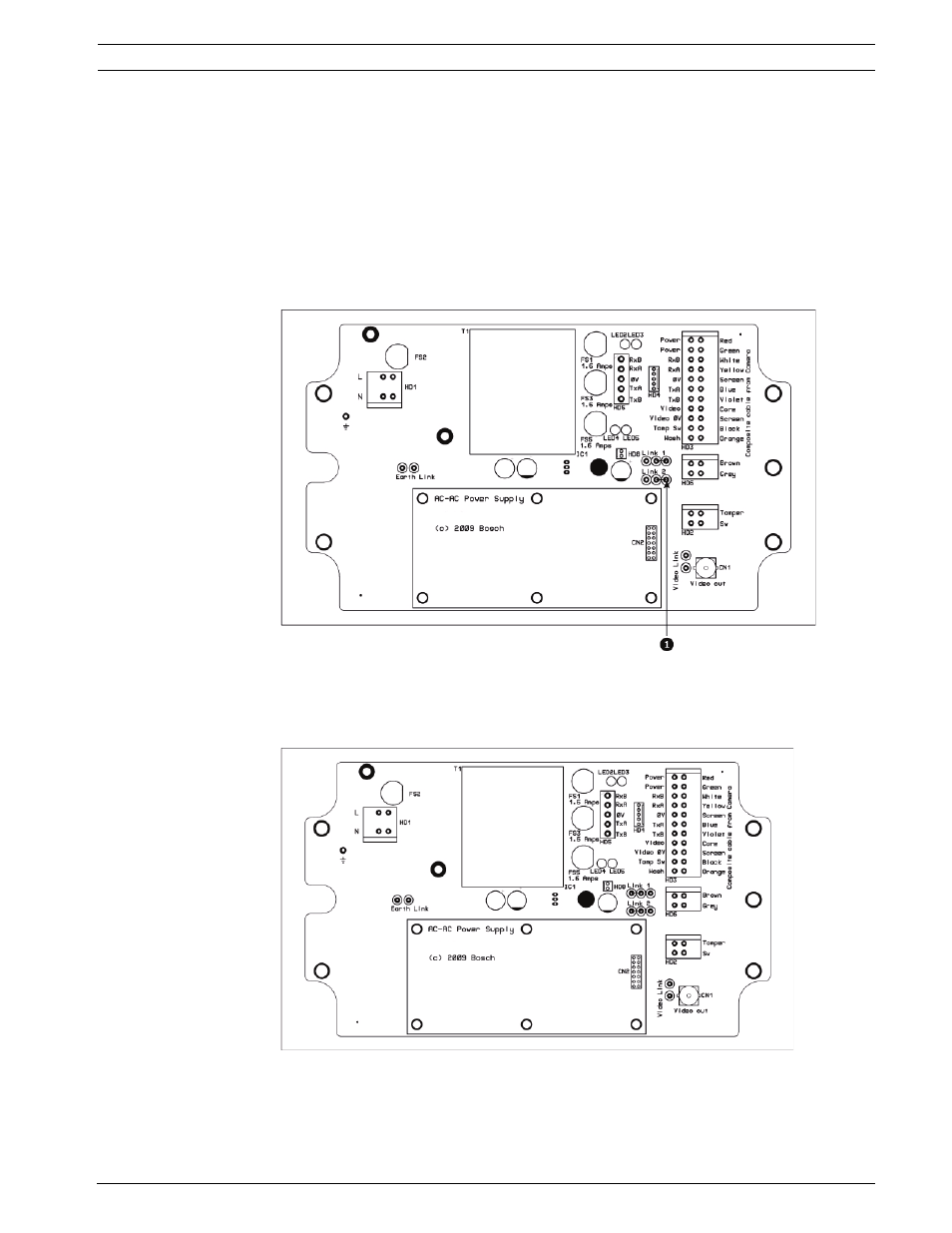

Рисунок 3.9 Соединение нагревателя устанавливается на 0 В (по умолчанию)
3.
Разъедините два проводных соединения и удалите остатки припоя.
4.
Припаяйте проводные соединения с помощью паяльника, подсоединив луженый
медный провод от левых столбиковых выводов к средним столбиковым выводам.
Рисунок 3.10 Соединение нагревателя устанавливается на +18 В
