2.5
Подсоединение сальника экранированного композитного
кабеля MIC
Источники питания MIC предназначены для использования с экранированным
композитным кабелем MIC. Вставьте данный кабель в никелированный латунный
кабельный сальник M16, как описано ниже. Важно, чтобы экран кабеля в оплетке
соединялся с внутренними зажимами кабельного сальника для обеспечения надлежащей
защиты от электромагнитных помех.
1.
Удалите кабельную оболочку, оставив 25 мм экранирующей оплетки, потом оберните
экранирующую оплетку вокруг кабельной оболочки.
2.
Вставляйте экранированный композитный кабель в кабельный сальник, пока
экранирующая оплетка не достигнет определенного положения во внутреннем
зажиме (прибл. 20 мм внутри сальника)
3.
Затяните гайку купольной камеры гаечным ключом, чтобы убедиться, что гайка
полностью затянута и надежно зажимает кабель и экранирующую оплетку, как
показано ниже.

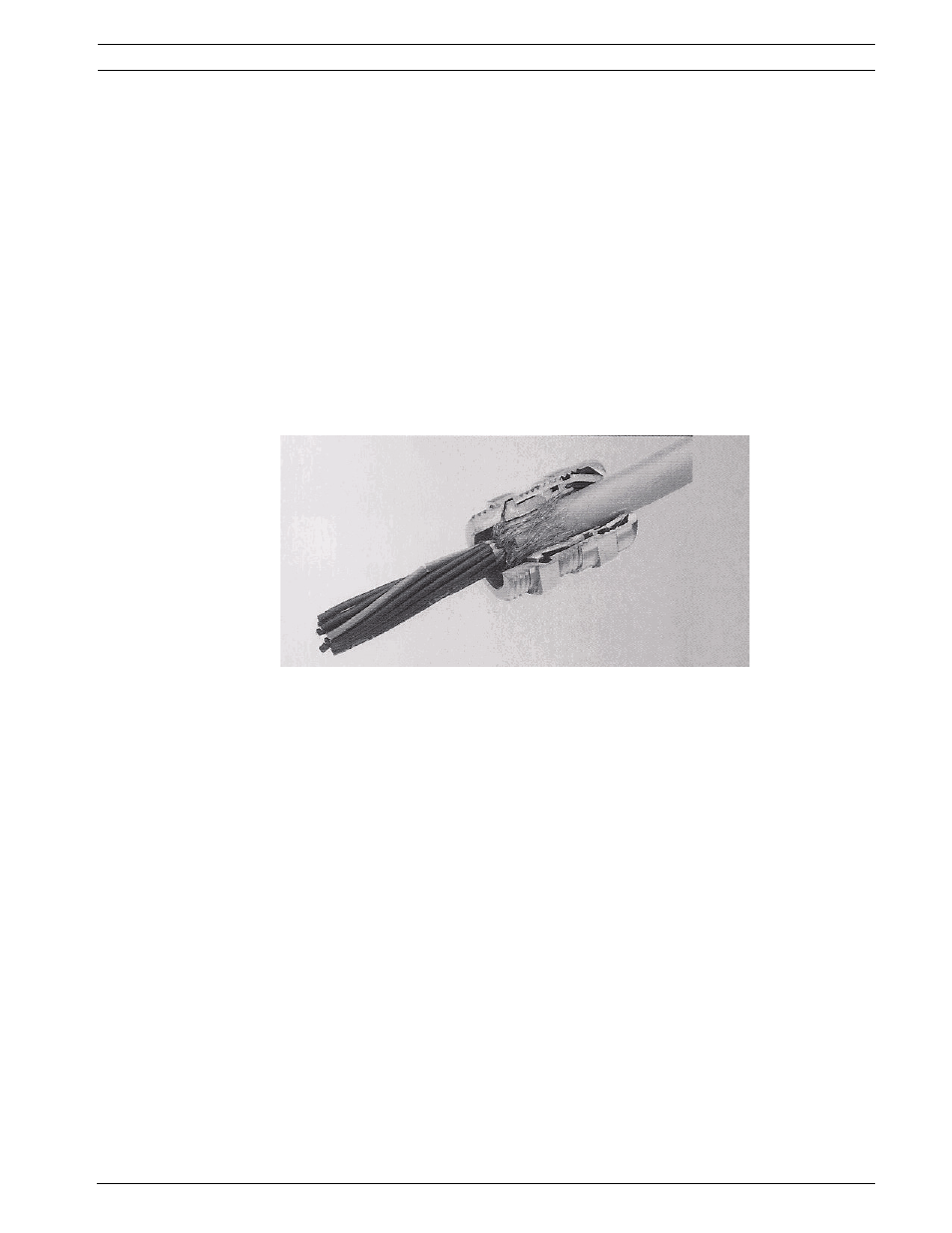

Рисунок 2.2 Подсоединение сальника композитного кабеля
