111
1. Установить стойку 3 (рис. 12.2) с левой стороны платформы и стойку
тента среднюю правую (на рис. не показана) с правой стороны, предварительно
вывернув болты 6 из настила пола. После установки стоек закрепить их этими
же болтами.
2. Установить доски 2 стоек тента, закрепив их на кронштейнах переднего
надставного борта и на средних стойках.
3. Соединить дуги 4 и 5, закрепив их винтами 7 (установлены в дуге 4), и
установить дуги в стойки переднего надставного борта таким образом, чтобы
дуга 5 со скобами для крепления электропроводов находилась с левой стороны
платформы.
4. Соединить дуги 4 и 9, закрепив их винтами 7 (установлены в дуге 4),
и установить дуги в стойки.
5. Соединить промежуточные дуги 8 и 10, закрепив их винтами 7 (уста-
новлены в дуге 10).
6. Установить рейки 1 дуг тента, соединив их между собой промежу-
точными дугами 10.

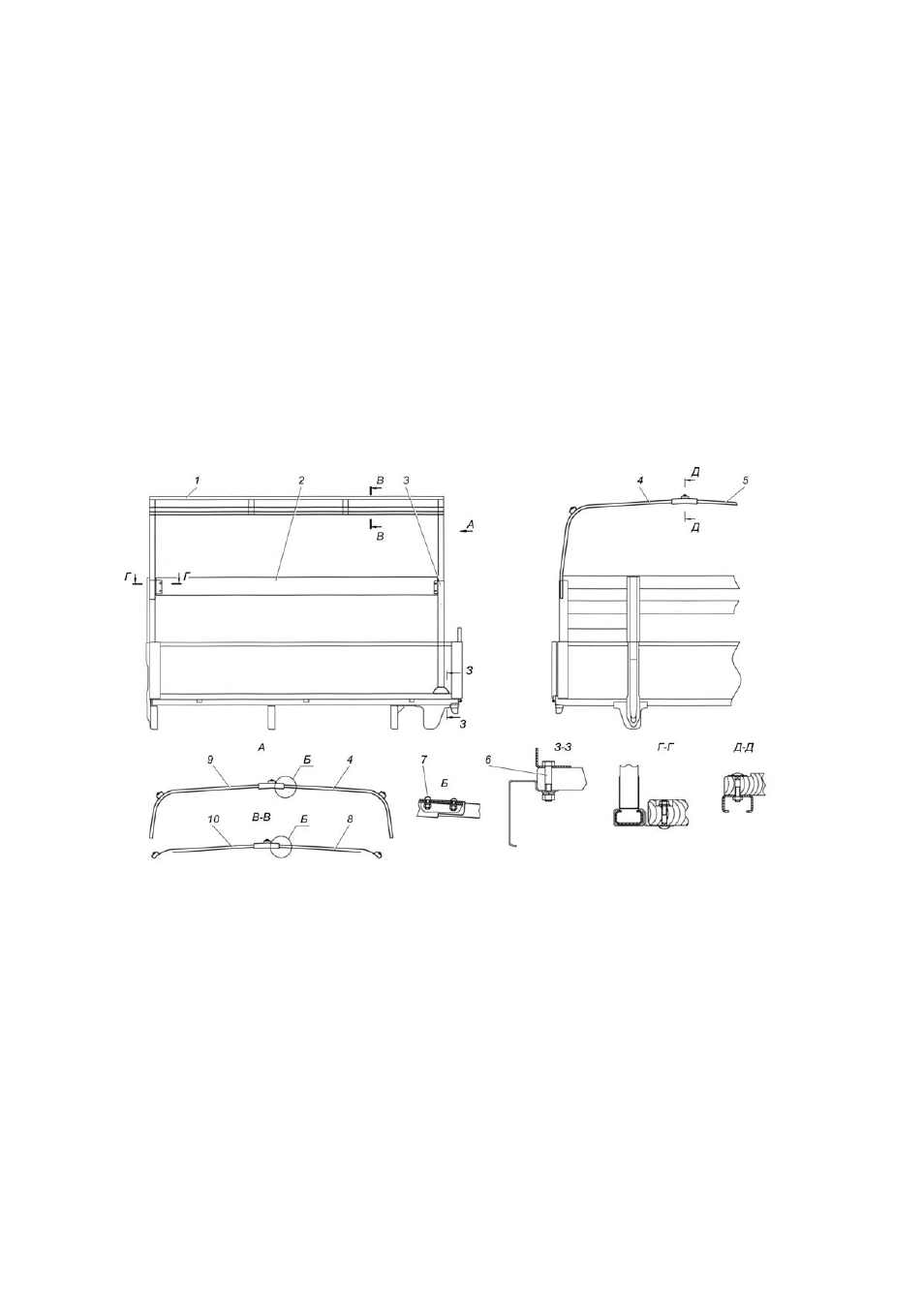

Рис. 12.2. Установка деталей каркаса тента:
1 – рейка дуг тента; 2 – доска стоек тента; 3 – стойка тента средняя левая; 4 – дуга тента пра-
вая; 5 – дуга тента передняя; 6 – болт M10x55; 7 – винт M6xl4; 8 – дуга тента промежуточная
правая; 9 – дуга тента средняя; 10 – дуга тента промежуточная
Приложение 3
12.3. Заправочные объёмы
Топливный бак, л 64 +2
Система охлаждения двигателя, л:
– с одним отопителем 9,7
– с дополнительным отопителем (для авт. ГАЗ-2217 и мод. и авт.
ГАЗ-2752 и мод. с двумя рядами сидений)
11,5
Система смазки двигателя, л 5,8
Картер коробки передач, л 1,2
