87
Уровень масла в мостах и в раздаточной коробке и (рис. 9.3) должен быть
по уровень нижней кромки заливного отверстия

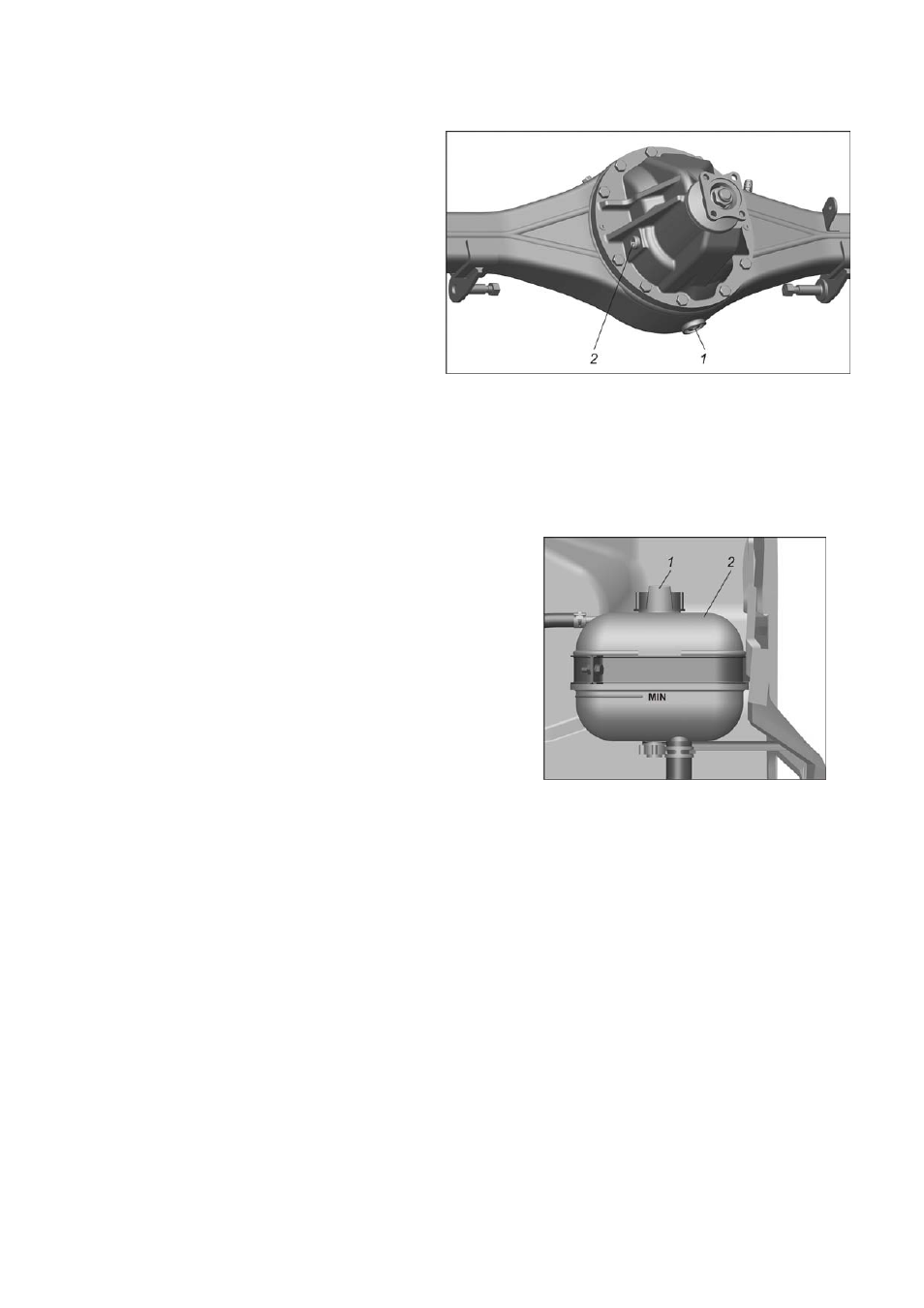

Рис. 9.3. Проверка уровня
масла в переднем
(для автомобилей типа 4x4)
и в заднем мостах:
1 – пробка сливного отверстия;
2 – пробка заливного отверстия
9.3. Проверка уровня охлаждающей жидкости в расширительном бачке
Проверку уровня охлаждающей жидкости в расширительном бачке 2 (рис.
9.4 производить только на холодном двигателе.
Уровень жидкости в расширительном бачке должен быть не ниже метки
min и не выше верхней кромки хомута.
Рис. 9.4. Проверка уровня
охлаждающей жидкости в
расширительном бачке:
1 – пробка; 2 – бачок
Доливку охлаждающей жидкости производить через отверстие расшири-
тельного бачка, закрываемое пробкой. При частой доливке жидкости необходи-
мо проверить герметичность системы охлаждения.
9.4. Проверка уровня тормозной жидкости в бачке
главного тормозного цилиндра
Уровень тормозной жидкости в полупрозрачном бачке главного тормозно-
го цилиндра проверять визуально по меткам на корпусе бачка.
При новых накладках тормозных колодок уровень жидкости должен быть
на метке МАХ. Если гидропривод тормозов исправен, то понижение уровня
жидкости в бачке связано с износом накладок колодок тормозных механизмов.
Понижение уровня жидкости до метки MIN косвенно свидетельствует о пре-
дельном износе накладок. В этом случае накладки необходимо заменить, при
этом доливать жидкость в бачок нет необходимости, так как при установке но-
вых накладок уровень жидкости в бачке поднимется до нормального.
