57
5. ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ

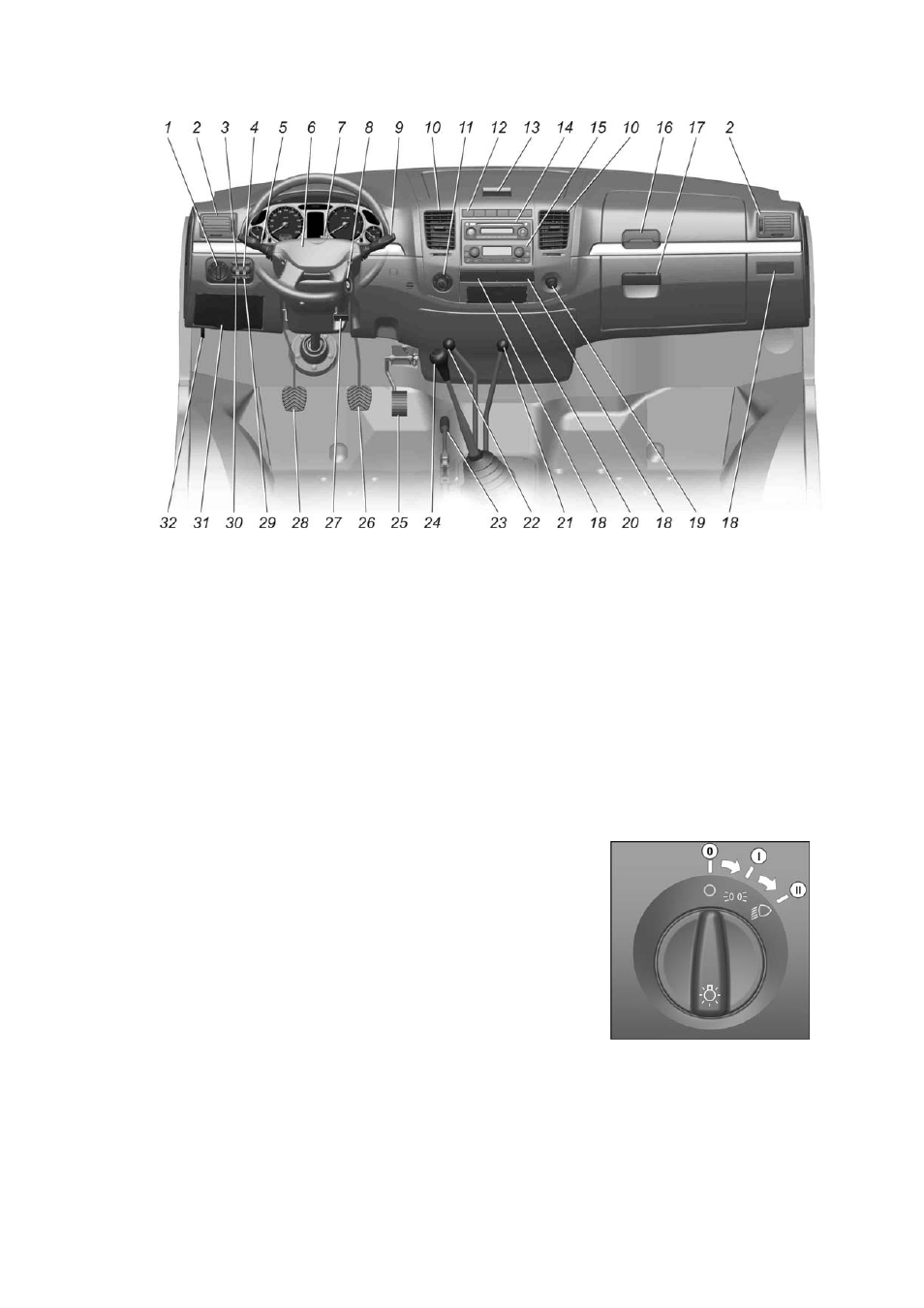

Рис. 5.1. Панель приборов и органы управления
Расположение органов управления автомобиля показано на рис. 5.1.
1 – центральный переключатель света. Переключатель имеет три фик-
сированных положения (рис. 5.2):
0 – все наружное освещение выключено;
I – включены габаритные огни, освещение комбинации приборов, заднего
номерного знака и некоторых органов управления электрооборудованием;
II – дополнительно включены ближний или ближний и дальний свет одно-
временно, в зависимости от положения (соответственно 3 или 4) рычага подру-
левого переключателя указателей поворота и света фар.
Рис. 5.2. Центральный переключатель света
2 – боковые вентиляционные решетки.
3 – регулятор освещенности приборов. При включенном наружном ос-
вещении поворотом регулятора вверх или вниз, и удерживая его в этом поло-
жении, выбирается яркость освещения приборов.
4 – маховичок блока управления корректором фар в зависимости от за-
грузки автомобиля (см. подраздел 8.6).
