17

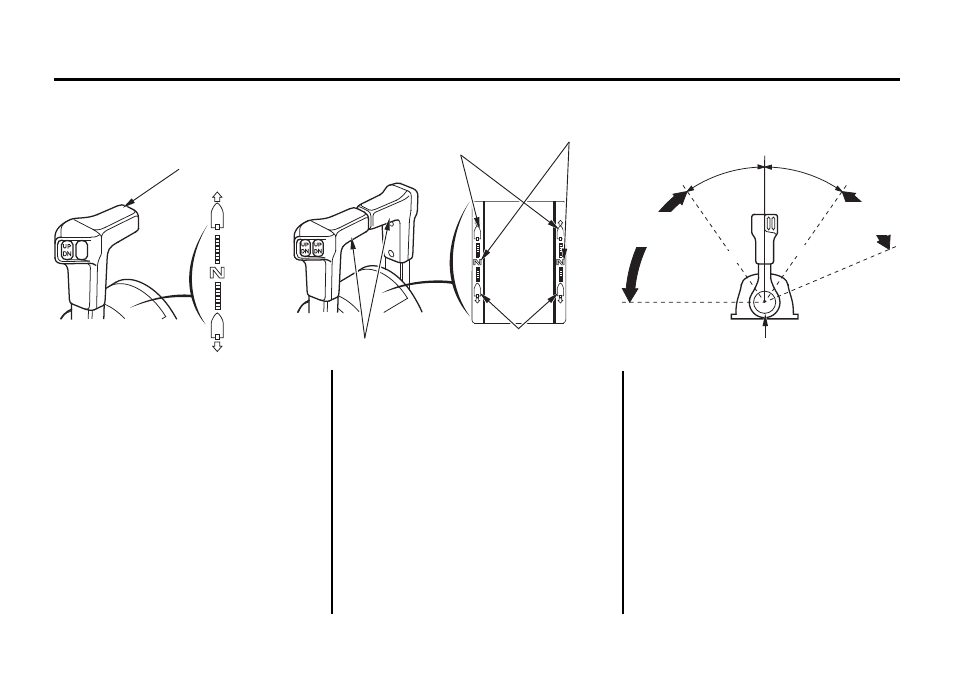

ОРГАНЫ УПРАВЛЕНИЯ
35˚ 35˚
Рычаг дистанционного управления (пост
управления типа R3)
ПОСТ УПРАВЛЕНИЯ ОДНИМ
ПОДВЕСНЫМ МОТОРОМ
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ПЕРЕДНИЙ ХОД
НЕЙТРАЛЬ
ЗАДНИЙ ХОД
ПОСТ УПРАВЛЕНИЯ СПАРЕННЫМИ
ПОДВЕСНЫМИ МОТОРАМИ
ПЕРЕДНИЙ ХОД
НЕЙТРАЛЬ
ЗАДНИЙ ХОД
РЫЧАГИ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
НЕЙТРАЛЬ
ЗАДНИЙ ХОД
ПЕРЕКЛЮ
ЧЕНИЕ
МУФТЫ
РЕВЕРСА
УГОЛ ОТКРЫТИЯ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
МИНИМАЛЬНЫЙ
МАКСИМАЛЬНЫЙ
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
МАКСИМАЛЬНЫЙ
МИНИМАЛЬНЫЙ
УГОЛ ОТКРЫТИЯ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
ПЕРЕКЛЮ
ЧЕНИЕ
МУФТЫ
РЕВЕРСА
ПЕРЕДНИЙ ХОД
Рычаг дистанционного управления
предназначен для переключения муфты
реверса (передний и задний ход, нейтраль) и
управления частотой вращения вала
двигателя. ПЕРЕДНИЙ ХОД
При перемещении рычага в положение
ПЕРЕДНИЙ ХОД (примерно на угол 35
градусов вперед от нейтрального
положения) включается передача переднего
хода. При дальнейшем перемещении рычага
в том же направлении происходит
увеличение степени открытия дроссельной
заслонки и увеличение скорости движения
лодки передним ходом.
НЕЙТРАЛЬ
Двигатель отключен от гребного винта.
ЗАДНИЙ ХОД
При перемещении рычага в положение
ЗАДНИЙ ХОД (примерно на угол 35 градусов
назад от нейтрального положения)
включается передача заднего хода. При
дальнейшем перемещении рычага в том же
направлении происходит увеличение
степени открытия дроссельной заслонки и
увеличение скорости движения лодки
задним ходом.
