Электрические подключения
7 Электрические подключения
Компактный регулятор имеет винтовые зажимы для проводов сечением до 1,5 мм
2
.
При подключении соблюдайте положения требований VDE 0100 (предписания ФРГ по
ведению электромонтажных работ), а также возможные требования местных предписаний.
Для устранения возможных ошибок измерения и других помех, применяйте для сигнальных
соединений аналоговых и двоичных входов вне коммутационных шкафов экранированный
кабель. Внутри коммутационных шкафов прокладывайте сигнальные кабели возможно
дальше от силовых коммуникаций и других сильноточных линий.
Заземляйте экранировку проводов с одной стороны, в «звездочку» от измерительного,
управляющего и регулирующего устройств.
Вход IN1

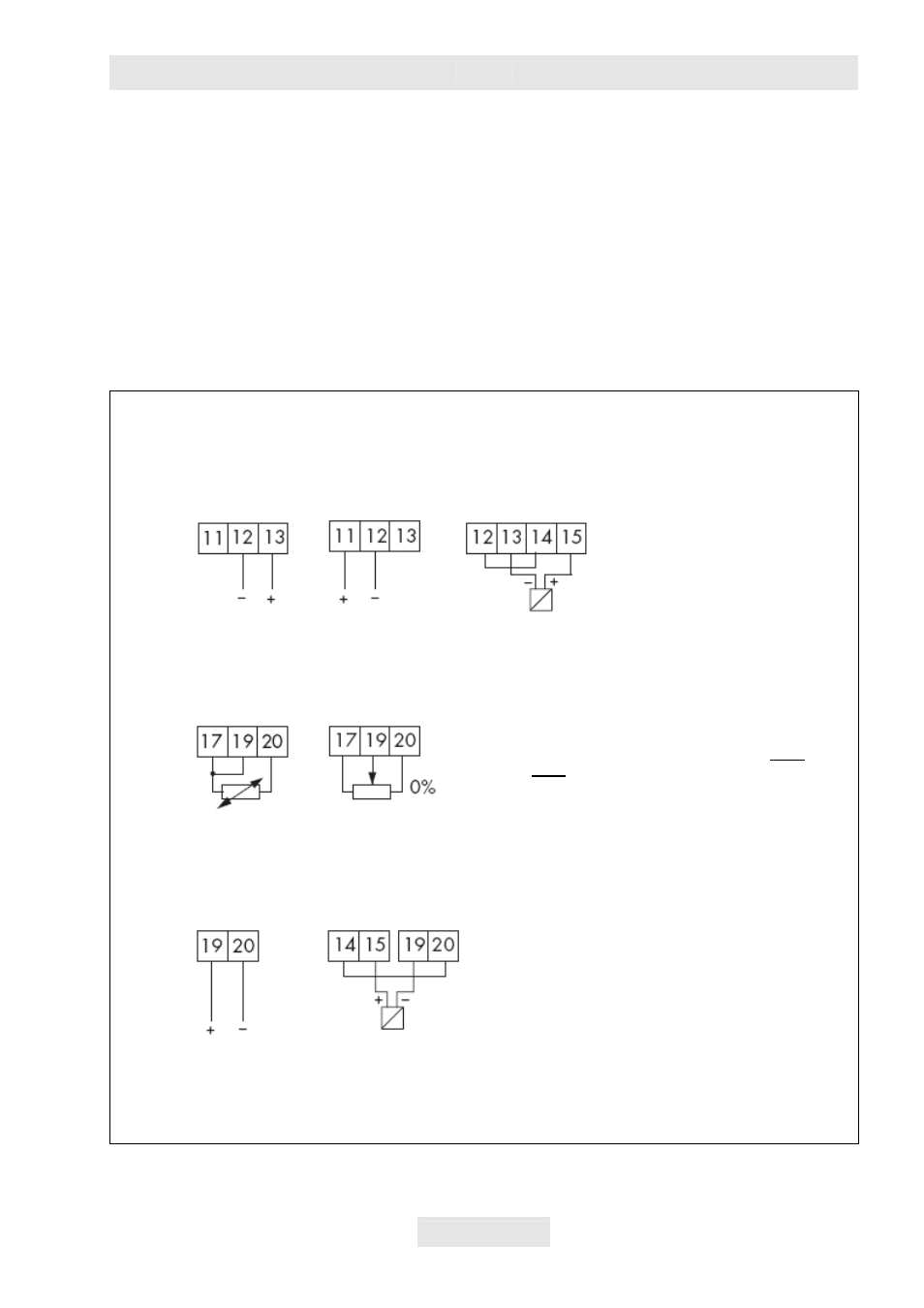

Рис. 23: Электрические подключения
Питание измерительного
преобразователя*
4(0)…20 мА
0(2)…10 В
4…20 мА
Вход IN2
(исполнение 6493-01)
Pt100 / Pt1000
Ni100 / Ni1000
0…1 кОм
* Обратите внимание!
Питание измерительного преобразователя
может быть использовано только для одного
2-проводного преобразователя (на IN1 либо на
IN2) либо для питания двоичного входа BI!
Вход IN2
(исполнение 6493-02)
Питание измерительного
преобразователя*
4(0)…20 мА
4…20
мА
