- 58 - Примеры
4.2 Следящее регулирование

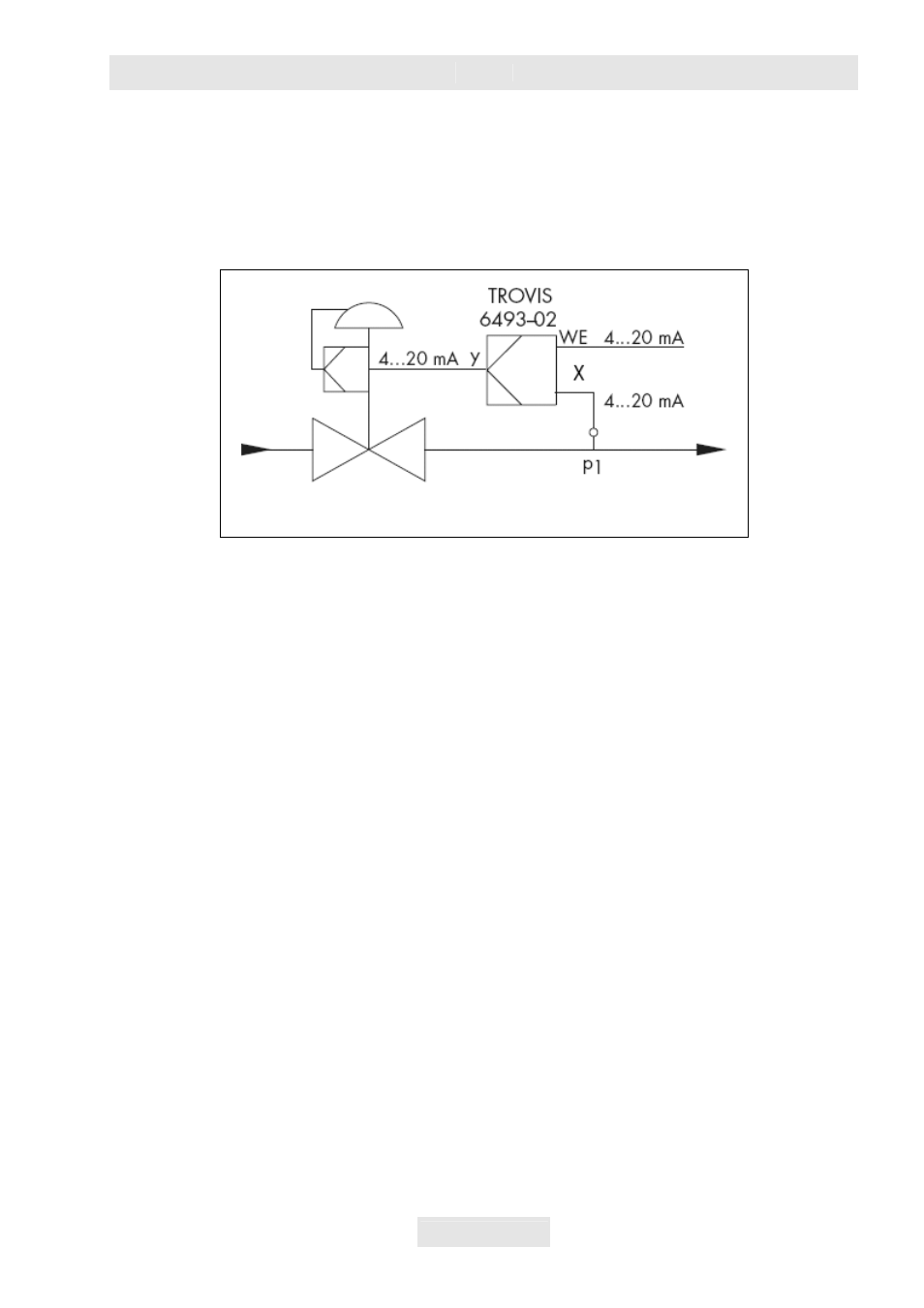

Схема следящего регулирования приведена на рис. 20. В данном случае регулируется
давление от 0 до 10 бар, значение которого снимается с 2-проводного измерительного
преобразователя.
Рис. 20: Регулирование давления
питание измерительного
преобразователя
В качестве 2-проводного измерительного преобразователя может служить, например,
прибор фирмы SAMSOMATIC 994-0050. Внешнее задающее воздействие подается в виде
сигнала постоянного тока 4...20 мА. Одновременно должно выбираться фиксированное
значение задающего параметра. Регулятор с позиционером управляются постоянным
сигналом Y в пределах 4…20 мА. В качестве регулятора здесь применяется прибор TROWIS
6493-02 с двумя мА-входами по току.
Для указанного примера Вам следует произвести следующие изменения:
¾
Регулируемый (выходной) параметр Х – это давление p1, величина которого снимается с
2-проводного измерительного преобразователя давления и подается в виде сигнала на
вход In2. Этот вход имеет стандартную установку на 4…20 мА, которую не надо
изменять. Однако Вам следует задать диапазон измерения для этого входа с
параметрами 1…10 бар. Для этого вызовите в основной группе IN функцию -CO-IN2 и
установите на уровне параметров диапазон измерения.
¾ Внешний задающий параметр WE приложен к входу In1 в виде сигнала тока 4…20 мА.
Этот вход имеет стандартную установку на мА-сигнал в пределах 4…20 мА и эту
установку не требуется изменять. Задайте на уровне параметров диапазон измерения
для задающего (входного) воздействия 0…10 бар. Для этого вызовите в основной группе
IN функцию -CO-IN1 и перейдите на уровень параметрирования.
В стандартной установке WE не активировано. Активируйте WE следующим образом.
Выберите в основной группе SETP функцию -CO- SP.VA, а там WE. Установите для WE
значение “on” (включено). Установите в этой функции, кроме W (внутренняя задающая
величина) диапазон измерения точно так же на 1…10бар. На уровне эксплуатации Вы
можете выбирать в качестве задающего значения только W или WE. Если там Вы
назначаете в качестве активной задающей величины WE, то автоматически получаете
следящее регулирование. Если же включаете активным W, то получаете регулирование
по фиксированному значению, для которого на уровне эксплуатации можно задавать
кнопками курсора требуемое значение.
