Страница 22
- 21
-
Функции регулятора
Извлечение корня из WE
oFF WE
Извлечение корня из WE не производится
on WE
Извлечение корня из WE
3.2.8 FUNC – Функциональная обработка X и WE
Функцию выполнения функциональной обработки можно применять как для сигнала Х, так и
для сигнала WE.
Выберите:
Функциональная обработка X
oFF X
Функциональная обработка X не производится
on X
Производится функциональная обработка Х
Функциональная обработка WE
oFF WE
Функциональная обработка WE не производится
on WE
Производится функциональная обработка WE
В
процессе
функциональной
обработки
сигнал
подвергается
дополнительным
преобразованиям и заново оценивается. Посредством такой операции Вы можете
преобразовать вспомогательные, зависимые или эквивалентные параметры, определенные
метрологически, либо опытным путем, в форму, подходящую для контура регулирования.
Для этой цели Вам
необходимо задать 7
точек,
характеризирующих
связь между входным,
обрабатываемым
сигналом E (X или WE) и
требующимся выходным
сигналом E’ (X’ или WE’).
Эта связь должна быть
известна исходя из
законов физики,
опытных данных или
расчетных значений,
например, связь между
давлением пара и
температурой. Лучше
всего составить таблицу
или отобразить кривую в
системе координат.
Выберите такие 7 точек, которые достаточно точно характеризуют ход функциональной
зависимости, чтобы между двумя ближайшими точками можно было провести прямую
линию.
MBA – начало диапазона измерения, MBE-конец диапазона измерения

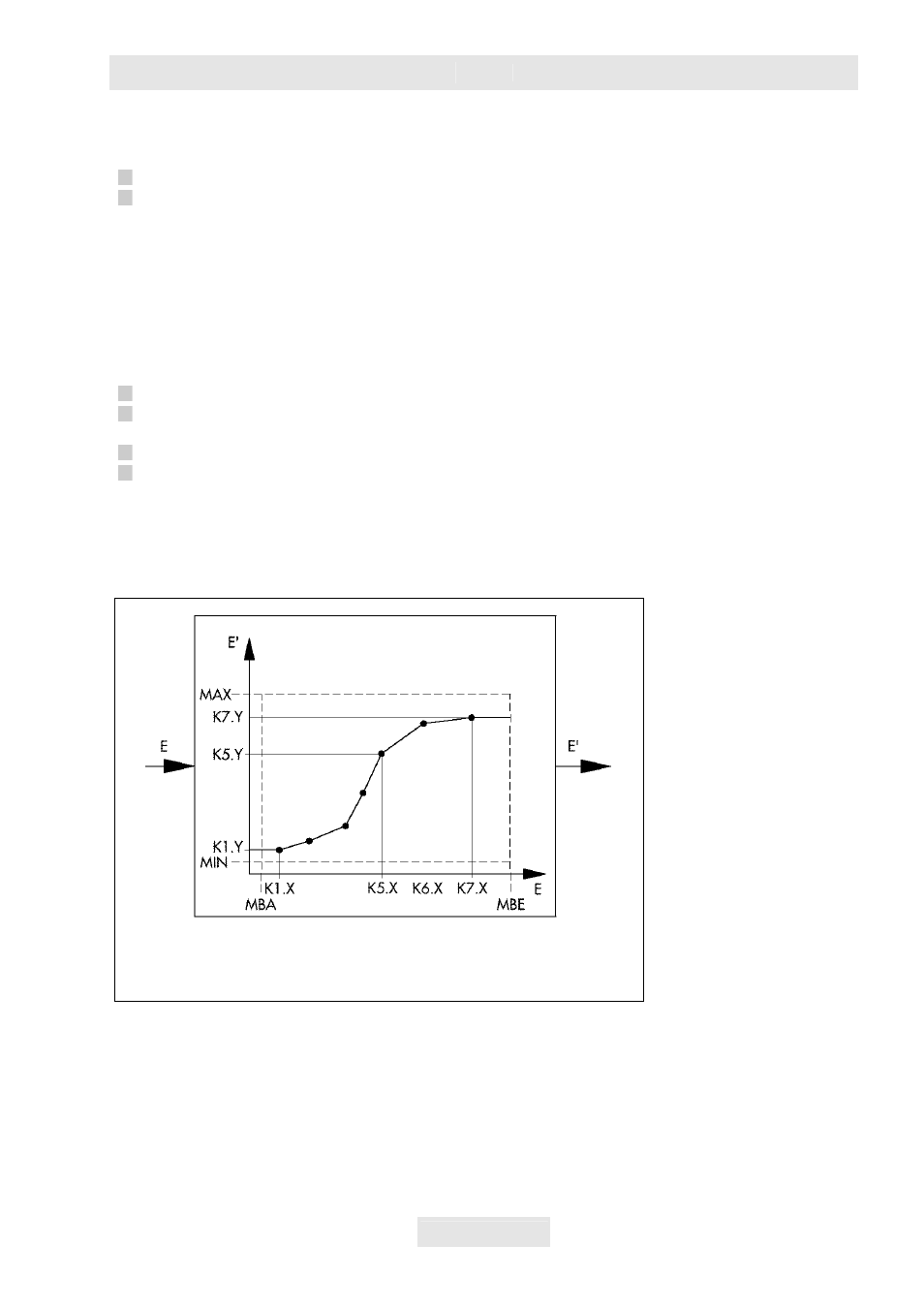

Рис. 3: Пример установки параметра для функциональной
обработки
Точки задаются с помощью параметров K1.X … K7.X для входного сигнала и параметров
K1.Y … K7.Y для выходного сигнала. Значения параметров задаются в абсолютных
величинах, которые понятны пользователю (в ºC, бар или %).
